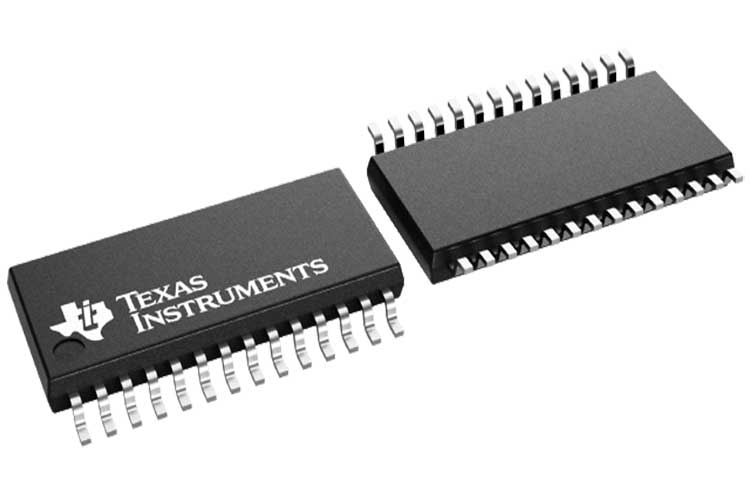

ADS1248IPWR 是高度集成\高精度的 24 位模数转换器 (ADC).这些器件集成了低噪声可编程增益放大器 (PGA)\带单周期建立数字滤波器的精密 ΔΣ ADC 以及内部振荡器.ADS1247 和 ADS1248 还提供内置的低漂移电压基准(输出电流为 10 mA)以及两个匹配的可编程电流数模转换器 (DAC).这些器件为温度传感器应用(包括热电偶\热敏电阻和电阻温度检测器 (RTD))提供了完整的前端解决方案.

输入多路复用器支持四个 ADS1248 差分输入\两个 ADS1247 差分输入和一个 ADS1246 差分输入.此外,该多路复用器还具有传感器烧毁检测\热电偶电压偏置\系统监控和通用数字 I/O(ADS1247 和 ADS1248)功能.板载低噪声 PGA 提供 1 至 128 的可选增益.ΔΣ 调制器和可调数字滤波器仅需一个周期即可完成稳定,从而在使用输入多路复用器时实现快速通道切换,并支持高达 2 kSPS 的数据速率.对于 20 SPS 或更低的数据速率,滤波器可抑制 50 Hz 和 60 Hz 的干扰.

ADS1248IPWR的特性
24 位,无缺失码
可编程数据速率高达 2 kSPS
所有数据速率均采用单周期结算
在 20 SPS 下同时抑制 50 Hz 和 60 Hz 频率.
具有 8 个(ADS1248)和 4 个
(ADS1247)独立可选输入的模拟多路复用器
低噪声 PGA：PGA = 128 时为48 nV RMS
双匹配可编程励磁电流源
低漂移内部 2.048-V 参考电压：
10 ppm/°C(最大值)
传感器烧毁检测
4 个或 8 个通用 I/O(ADS1247\ADS1248)
内部温度传感器
电源和 VREF监控(ADS1247\ADS1248)
自校准和系统校准
SPI™兼容串行接口
模拟电源：单极性(2.7 V 至 5.25 V)和双极性(±2.5 V)工作
数字电源：2.7V 至 5.25V
工作温度 -40°C 至 125°C
应用程序
温度传感器测量值：
热电阻\热电偶和热敏电阻
压力测量
流量计
工厂自动化和过程控制
