ADS1256IDBR是超低噪声的 24 位模数转换器 (A/D).它们为要求最苛刻的应用提供完整的高分辨率测量解决方案.

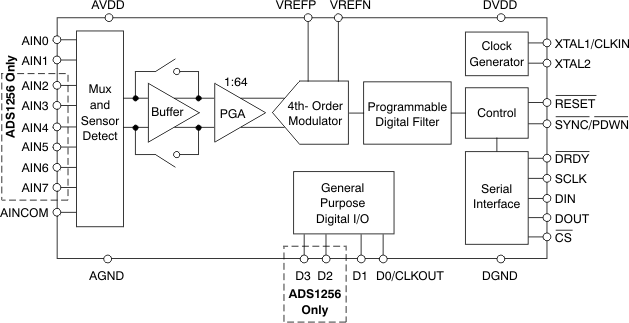

该转换器由一个四阶ΔΣ调制器和一个可编程数字滤波器组成.灵活的输入多路复用器可处理差分或单端信号,并包含用于验证连接至输入端的外部传感器完整性的电路.可选输入缓冲器显著提高了输入阻抗,低噪声可编程增益放大器 (PGA) 以二进制步进提供 1 至 64 的增益.可编程滤波器允许用户在高达 23 位无噪声分辨率和高达 30k 采样/秒 (SPS) 的数据速率之间进行优化.该转换器提供快速通道循环,用于测量多路复用输入,并且可以执行单次转换,只需一个周期即可完成.

通信通过兼容 SPI 的串行接口进行,该接口支持双线连接.板载校准功能支持所有 PGA 设置的自校正和系统校正,以修正偏移和增益误差.此外,还提供双向数字 I/O 和可编程时钟输出驱动器,以满足通用需求.ADS1255 采用 SSOP-20 封装,ADS1256 采用 SSOP-28 封装.

特性

24 位,无缺失码
所有数据速率和 PGA 设置
最高可达 23 位无噪声分辨率
非线性度(最大值)±0.0010%
数据输出速率最高可达 30kSPS
快速频道骑行
18.6 位无噪声(21.3 位有效)采样率,1.45kHz
单次转换,单周期稳定
带传感器检测功能的灵活输入多路复用器
四个差分输入(仅限 ADS1256)
八个单端输入(仅限 ADS1256)
斩波稳定输入缓冲器
低噪声PGA：27nV输入参考噪声
所有 PGA 设置均需进行自校准和系统校准
5V 耐压 SPI™ 兼容串行接口
模拟电源：5V
数字电源：1.8V 至 3.6V
功率损耗
普通模式下最低功率可达 38mW
待机模式下功耗为 0.4mW
