CC1101RGPR
2026/2/4 18:16:53
CC1101RGPR是一款低成本的 1 GHz 以下收发器,专为超低功耗无线应用而设计.该电路主要用于 315\433\868 和 915 MHz 的 ISM(工业\科学和医疗)和 SRD(短距离设备)频段,但也可以轻松编程以在 300-348 MHz\387-464 MHz 和 779-928 MHz 频段的其他频率下工作.
该射频收发器集成了一个高度可配置的基带调制解调器.该调制解调器支持多种调制格式,数据速率可配置高达 600 kbps.
CC1101RGPR为数据包处理\数据缓冲\突发传输\空闲信道评估\链路质量指示和无线唤醒提供了广泛的硬件支持.
CC1101RGPR的主要工作参数和 64 字节的发送/接收 FIFO 可通过 SPI 接口进行控制.在典型的系统中,CC1101 将与微控制器和一些其他无源元件配合使用.
CC1101RGPR 850-950 MHz 范围扩展器 [21] 可与 CC1101 配合使用,用于远距离应用,以提高灵敏度和输出功率.
特性
射频性能
高灵敏度
-116 dBm(0.6 kBaud,433 MHz,1% 丢包率)
-112 dBm,1.2 kBaud,868 MHz,1% 丢包率
低功耗(接收端 14.7 mA,1.2 kBaud,868 MHz)
所有支持频率的输出功率均可编程,最高可达 +12 dBm
优异的接收选择性和阻挡性能
可编程数据速率范围为0.6至600 kbps
频率范围：300-348 MHz\387-464 MHz 和 779-928 MHz
模拟功能
支持 2-FSK\4-FSK\GFSK 和 MSK 调制方式,以及 OOK
和灵活的 ASK 整形.
由于其
频率合成器具有快速稳定时间,因此适用于跳频系统;稳定时间仅需 75 µs.
自动频率补偿 (AFC) 可用于将频率
合成器与接收信号的中心频率对齐.
集成式模拟温度传感器
数字功能
对面向数据包的系统提供灵活支持;片上支持
同步字检测\地址校验\灵活数据包长度和
自动CRC处理.
高效的SPI接口;所有寄存器都可以通过一次"突发"传输进行编程.
数字RSSI输出
可编程通道滤波器带宽
可编程载波侦听 (CS) 指示器
可编程前导码质量指示器 (PQI) 用于提高
在随机噪声中防止错误同步字检测的保护能力
支持在传输前进行自动清晰信道评估 (CCA)
(适用于先听后说系统)
支持按数据包链路质量指示 (LQI)
可选的数据自动白化和去白化功能
低功耗特性
睡眠模式电流消耗为 200 nA
启动速度快;从睡眠状态到 RX 或 TX
模式仅需 240 µs(在 EM 参考设计 [1] 和 [2] 上测量).
无线电唤醒功能,用于自动低功耗接收轮询
独立的 64 字节 RX 和 TX 数据 FIFO(支持突发模式数据传输)
一般的
外部元件极少;完全片上集成频率合成器,无需外部
滤波器或射频开关
绿色包装：符合RoHS标准,不含锑或溴

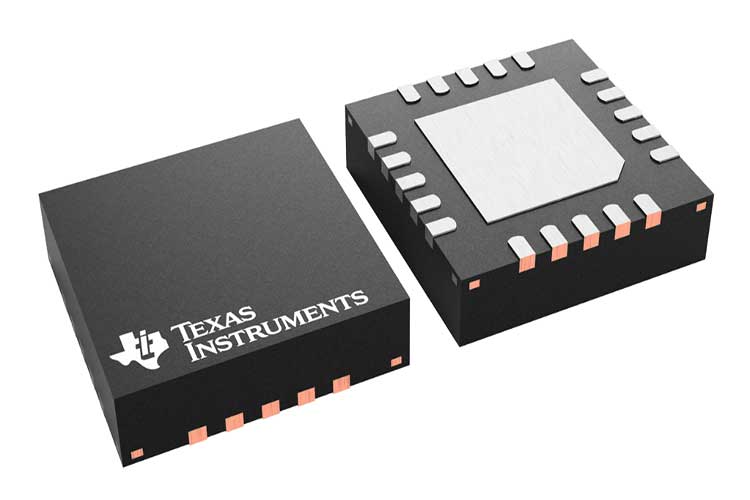

小尺寸(QLP 4x4 毫米封装,20 引脚)
适用于旨在符合 EN 300 220(欧洲)和
FCC CFR 第 15 部分(美国)标准的系统
适用于旨在符合无线MBUS标准EN 13757-4:2005的系统
支持异步和同步串行接收/发送模式,以向后
兼容现有无线通信协议
使用 CC1190 提升射程
CC1190 [21] 是一款适用于 850-950 MHz 频段的扩展器,与
CC1101 配合使用可显著提升射频性能.
高灵敏度 – 1.2 kBaud\868 MHz\1% 误包
率下可达 118 dBm – 1.2 kBaud\915 MHz\1% 误包率下可达 120 dBm
868 MHz 频率下输出功率为 +20 dBm
915 MHz 频率下输出功率为 +27 dBm
有关CC1101 + CC1190 组合的更多性能数据,请参阅 AN094 [22] 和 AN096 [23].
使用TPS62730降低电池电流
TPS62730 [26] 是一款具有旁路模式的降压转换器,适用于
超低功耗无线应用.
在接收模式下,当TPS62730输出电压为2.1V时,从3.6V电池汲取的电流通常小于11mA.当CC1101
直接连接到3.6V电池时,汲取的电流通常为17mA.
在发射模式下,当输出功率达到最大值 (+12 dBm) 时, TPS62730 输出电压为 2.1 V 时,从 3.6 V 电池汲取的电流通常为 22 mA.
当 CC1101 直接连接到 3.6 V 电池时,汲取的电流
通常为 34 mA.
当 CC1101 进入睡眠模式时,TPS62730 可以置于
旁路模式,从而实现极低的掉电电流.
TPS62730 在旁路模式下的典型电流消耗为 30 nA.
CC1101 通过集成的 2.1 Ω(典型值)开关以旁路模式连接到电池.
