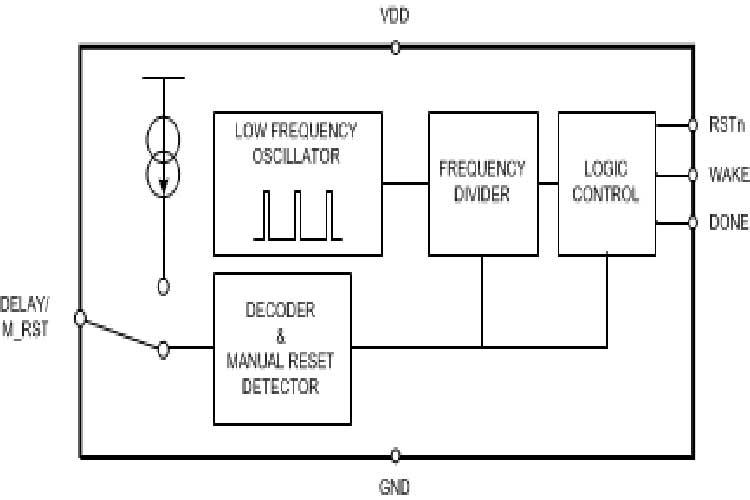

TPL5010DDCR纳瓦级计时器是一款超低功耗计时器,其看门狗功能专为占空比\电池供电型 应用 (比如物联网中的应用)中的系统唤醒功能而设计.其中许多 应用 需要使用 µC,因此,通常希望将 µC 维持在低功耗模式以更大限度节省电流,而仅在某些时间间隔内唤醒以收集数据或为中断提供服务.虽然 µC 的内部计时器可用于系统唤醒,但它可能单独消耗数微安的总系统电流.

TPL5010DDCR仅消耗 35nA,可替代集成式 µC 计时器的功能.这样就可将 µC 置于低得多的功耗模式,将内部计时器关闭,并在被 TPL5010 中断时仅返回到激活模式.TPL5010 通过提供近两个数量级的功率节省,可以大幅减小能量采集或无线传感器 应用中所使用的电池尺寸.TPL5010 提供 100ms 至 7200s 的可选时间间隔,适用于中断驱动型 应用.出于安全考虑,某些标准(如 EN50271)要求实现看门狗功能.TPL5010 不仅实现了看门狗功能,而且几乎没有增加功耗.TPL5010 采用 6 引脚小外形尺寸晶体管 (SOT23) 封装.

特性

电源电压范围为 1.8V 至 5.5V
电压为 2.5V 时,电流消耗为 35nA(典型值)
可选计时间隔：100ms 至 7200s
计时器精度：1%(典型值)
可通过电阻选择时间间隔
看门狗功能
手动复位
