TMS3705DDRQ1应答器基站 IC 用于驱动 TI-RFid 应答器系统的天线,以发送对天线信号调制的数据以及检测和解调应答器的响应.应答器的响应是一种移频键控 (FSK) 信号.高位和低位被编码到两个不同的高频率信号中(额定条件下,低位编码到 134.2kHz,高位编码到 123kHz).应答器会根据内部存储的代码感应天线线圈中的这些信号.应答器发送数据时所需的能量存储在应答器的充电电容器中.天线场会在此前的充电阶段为此电容器充电.此 IC 有一个可连接外部微控制器的接口.

共有两种适用于微控制器和基站 IC 的时钟供应配置：

基站 IC 具有一个片上 PLL,此 PLL 只会为内部时钟供给产生 16MHz 的时钟频率.建议只将 TMS3705DDRQ1 和 TMS3705GDRQ1 与 AES 应答器产品(例如 TRPWS21GTEA 或 RF430F5xxx)配合使用.建议将 TMS3705EDRQ1 和 TMS3705FDRQ1 与 DST40\DST80\MPT 应答器(例如 TMS37145TEAx\TMS37126xx\TMS37x128xx\TMS37x136xx\TMS37x158xx\RI-TRP-DR2B-xx\RI-TRP-BRHP-xx)配合使用以获得最佳性能,但不能将其与 AES 应答器产品配合使用.

TMS3705 的特性

适用于 TI-RFid™ 射频识别系统的基站 IC
驱动天线
向天线发送调制数据
检测并解调应答器响应 (FSK)
短路保护
诊断
睡眠模式电源电流：0.2mA
旨在满足汽车要求

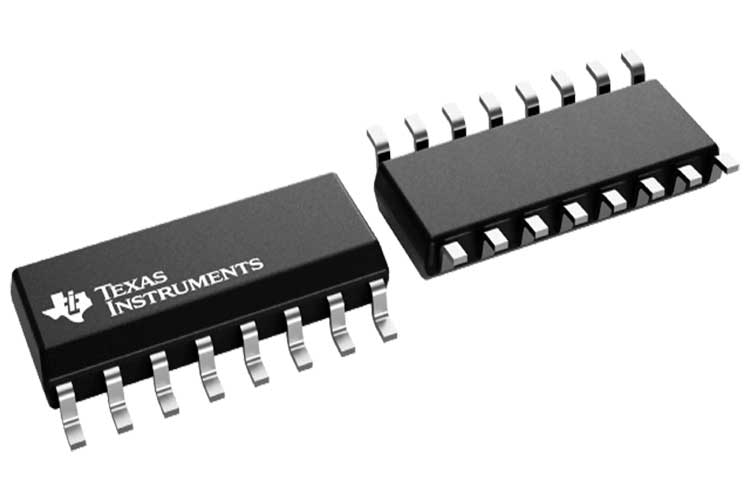

16 引脚 SOIC (D) 封装
