CC2530F256RHAR是一款真正的片上系统 (SoC) 解决方案,适用于 IEEE 802.15.4\Zigbee 和 RF4CE 应用.它能够以极低的物料清单总成本构建稳健的网络节点.CC2530 融合了领先的射频收发器的卓越性能\业界标准的增强型 8051 单片机\系统内可编程闪存\8 KB RAM 以及众多其他强大功能.CC2530 提供四种不同的闪存版本：CC2530F32/64/128/256,分别配备 32/64/128/256 KB 的闪存.CC2530 具有多种工作模式,使其非常适合需要超低功耗的系统.工作模式之间的快速切换进一步确保了低功耗.

CC2530F256RHAR结合了德州仪器业界领先且黄金级的 ZigBee 协议栈 (Z-Stack),提供了强大而完整的 ZigBee 解决方案.

结合德州仪器的黄金级 RemoTI 协议栈,CC2530F64 及更高版本可提供强大而完整的 ZigBee RF4CE 远程控制解决方案.

特性

射频/布局
符合 IEEE 802.15.4 标准的 2.4GHz 射频收发器
接收灵敏度高,抗干扰能力强.
可编程输出功率最高可达 4.5 dBm
外部组件极少
异步网络只需单晶体

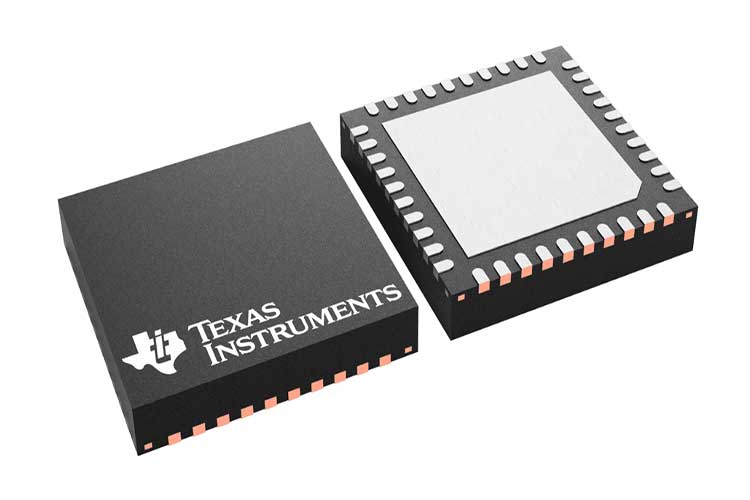

6mm × 6mm QFN40封装
适用于旨在符合全球射频
法规的系统：ETSI EN 300 328 和 EN 300 440(欧洲)\
FCC CFR47 第 15 部分(美国)和 ARIB STD-T-66(日本)
低功耗
主动模式接收(CPU空闲)：24 mA
主动模式下发射功率 1 dBm(CPU 空闲)：29 mA
电源模式 1(4 微秒唤醒)：0.2 mA
电源模式 2(睡眠定时器运行)：1 微安
电源模式 3(外部中断)：0.4 µA
宽供电电压范围(2V–3.6V)
微控制器
高性能低功耗 8051 微控制器内核,
带代码预取功能
32\64\128 或 256 KB 系统内可编程闪存
8KB RAM,所有电源模式下数据保留
硬件调试支持
外围设备
强大的五通道DMA
集成高性能运算放大器和超低功耗比较器
IEEE 802.15.4 MAC 定时器,通用定时器
(一个 16 位,两个 8 位)
红外生成电路
32kHz睡眠定时器带捕获功能
CSMA/CA 硬件支持
精确的数字RSSI/LQI支持
电池监控器和温度传感器
12 位模数转换器,8 通道,分辨率可配置
AES 安全协处理器
两款功能强大的USART控制器,支持多种串行协议
21 个通用 I/O 引脚
(19 × 4 mA,2 × 20 mA)
看门狗定时器
开发工具
CC2530 开发套件
CC2530 ZigBee 开发套件
CC2530 RemoTI RF4CE 开发套件
SmartRF软件
数据包嗅探器
IAR嵌入式工作台可用
应用程序
2.4 GHz IEEE 802.15.4 系统
RF4CE 遥控系统(64KB 闪存及以上)
ZigBee 系统(256KB 闪存)
家庭/楼宇自动化
照明系统
工业控制与监控
低功耗无线传感器网络
消费电子产品
卫生保健
