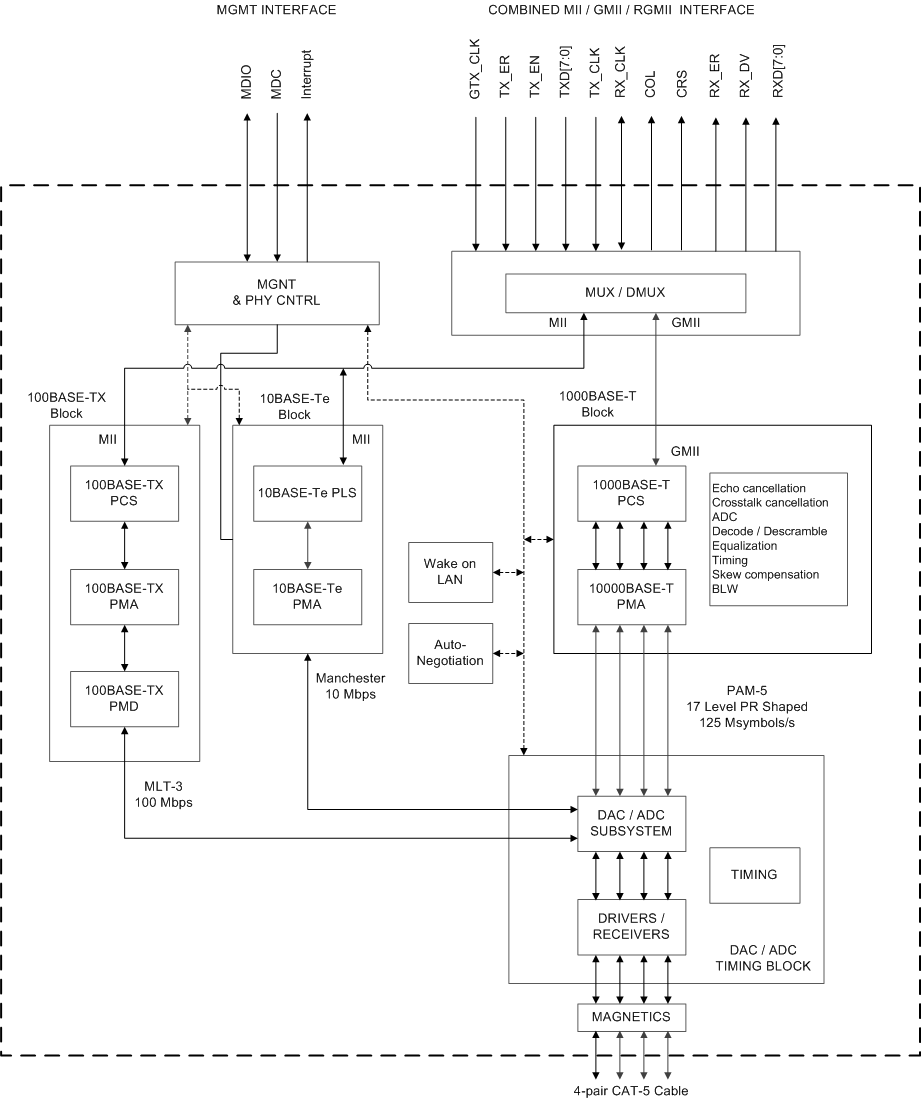

DP83867IRRGZR器件是一款稳健型低功耗全功能物理层收发器,它集成了 PMD 子层以支持 10BASE-Te\100BASE-TX 和 1000BASE-T 以太网协议.DP83867 经优化可提供 ESD 保护,超过了 8kV IEC 61000-4-2 标准(直接接触).

DP83867IRRGZR可轻松实现 10/100/1000Mbps 以太网 LAN.DP83867 通过外部变压器直接连接双绞线介质.该器件通过 IEEE 802.3 标准媒体独立接口 (MII)\IEEE 802.3 千兆位媒体独立接口 (GMII) 或简化 GMII (RGMII) 直接与 MAC 层相连.QFP 封装支持 MII/GMII/RGMII,而 QFN 封装支持 RGMII.

DP83867IRRGZR 提供精确时钟同步,其中包括同步以太网时钟输出.DP83867 具有低延迟,并提供 IEEE 1588 帧起始检测.

DP83867IRRGZR满功率运行时仅消耗 490mW (PAP) 和 457mW (RGZ).局域网唤醒可用于降低系统功耗.

特性

超低 RGMII 延迟,TX < 90ns,RX < 290ns
符合时间敏感网络 (TSN) 标准
低功耗：457mW
超过 8000V IEC 61000-4-2 ESD 保护等级
符合 EN55011 B 类发射标准
在 RX/TX 上提供 16 种可编程 RGMII 延迟模式
集成 MDI 终端电阻器
可编程 MII/GMII/RGMII 端接阻抗
WoL(局域网唤醒)数据包检测
25MHz 或 125MHz 同步时钟输出
IEEE 1588 时间戳帧起始检测
RJ45 镜像模式
完全符合 IEEE 802.3 10BASE-Te\100BASE-TX 和 1000BASE-T 规范
电缆诊断
MII\GMII 和 RGMII MAC 接口选项
可配置 I/O 电压(3.3V\2.5V\1.8V)
快速链路断开模式
JTAG 支持
