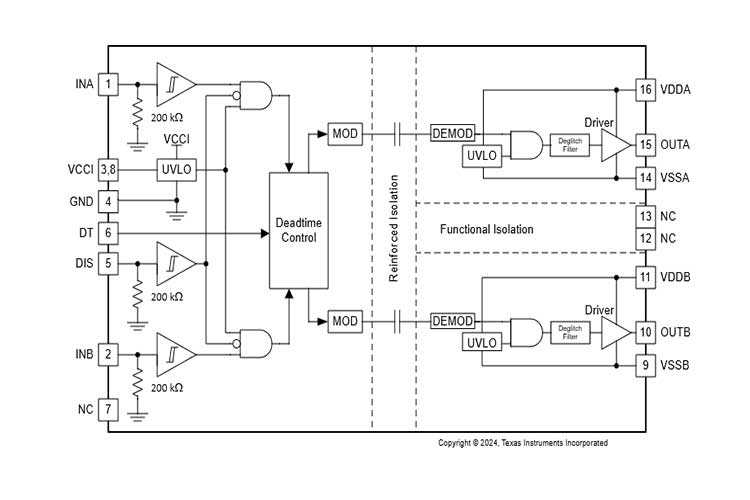

UCC21520DWR是一款隔离式双通道栅极驱动器,具有 4A 峰值拉电流和 6A 峰值灌电流.该驱动器可用于驱动高达 5MHz 的功率 MOSFET\IGBT 和 SiC MOSFET.

输入侧通过一个 5.7kVRMS 增强型隔离栅与两个输出驱动器相隔离,其共模瞬态抗扰度 (CMTI) 的最小值为 125V/ns.两个二次侧驱动器之间采用内部功能隔离,支持高达 1500VDC 的工作电压.

每个驱动器可配置为两个低侧驱动器\两个高侧驱动器或一个死区时间 (DT) 可编程的半桥驱动器.禁用引脚在设为高电平时可同时关断两个输出,在保持开路或接地时允许器件正常运行.作为一种失效防护机制,初级侧逻辑故障会强制两个输出为低电平.

各个器件接受的 VDD 电源电压高达 25V.凭借 3V 至 18V 宽输入 VCCI 电压范围,该驱动器适用于连接模拟和数字控制器.所有电源电压引脚都具有欠压锁定 (UVLO) 保护功能.

凭借所有这些高级特性,UCC21520 能够实现高效率\高电源密度和稳健性.

每个器件接受高达 25V 的 VDD 电源电压.凭借 3V 至 18V 的宽输入电压 VCCI 范围,该驱动器非常适合连接模拟和数字控制器.所有电源电压引脚都具有欠压锁定 (UVLO) 保护功能.

凭借所有这些高级特性,UCC21520 和 UCC21520A 可在各类电源应用中实现高效率\高功率密度和稳健性.

特性

结温范围：–40°C 至 +150°C
开关参数：
33ns 典型传播延迟
20ns 最小脉冲宽度
6ns 最大脉宽失真
共模瞬态抗扰度 (CMTI) 大于 125V/ns
浪涌抗扰度高达 10kV
4A 峰值拉电流和 6A 峰值灌电流输出
3V 至 18V 输入 VCCI 范围,可与数字控制器和模拟控制器连接
高达 25V 的 VDD 输出驱动电源
5V 和 8V VDD UVLO 选项
可编程的重叠和死区时间
可针对电源时序快速禁用
安全相关认证(计划)：
符合 DIN EN IEC 60747-17 (VDE 0884-17) 的 8000VPK 增强型隔离
符合 UL 1577 标准且长达 1 分钟的 5.7kVRMS 隔离
符合 GB4943.1-2022 标准的 CQC 认证
