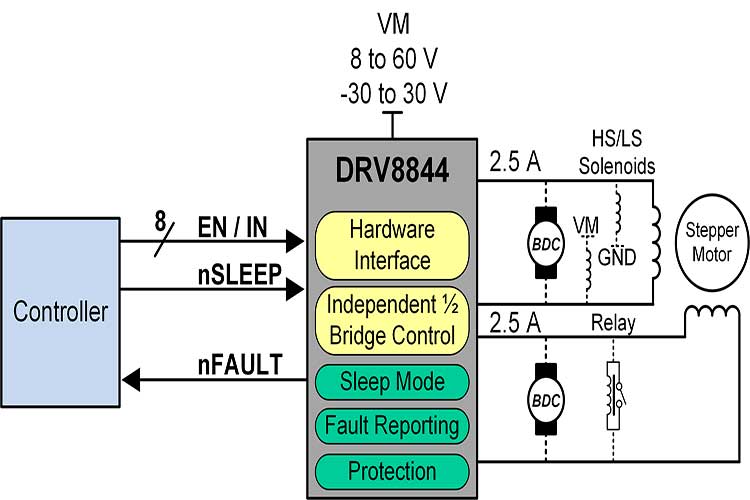

DRV8844PWPR提供四路可单独控制的 1/2 H 桥驱动器.该器件可用于驱动两个直流电机\一个步进电机\四个螺线管或其他负载.每个通道的输出驱动器通道由配置为 1/2 H 桥配置的 N 沟道功率 MOSFET 组成.

DRV8844PWPR的每个 H 桥通道可提供高达 2.5A 峰值电流或 1.75A RMS 的输出电流(在 24V 电压和 25°C 温度条件下,通过适当的 PCB 散热实现).

提供单独控制每个 1/2 H 桥的独立输入.为了能够使用分体式电源运行,逻辑输入和 nFAULT 输出以单独的悬空接地引脚为基准.

提供用于过流保护\短路保护\欠压闭锁和过热保护的内部关断功能.

DRV8844 采用带 PowerPAD™ 的 28 引脚 HTSSOP 封装(环保：RoHS,无锑/溴).

特性

四通道 1/2 桥直流电机驱动器
能够驱动四个螺线管\两个直流电机\一个步进电机或其它负载
完全独立的半桥控制
低 MOSFET 导通电阻
在 24V\25°C 下的最大驱动电流为 2.5A
浮点输入缓冲器支持双(双极)电源(高达 ±30V)
内置的 3.3V\10mA LDO 稳压器
行业标准 IN/IN 数字控制接口
8V 至 60V 工作电源电压范围
可以将输出并联
热增强型表面贴装封装
