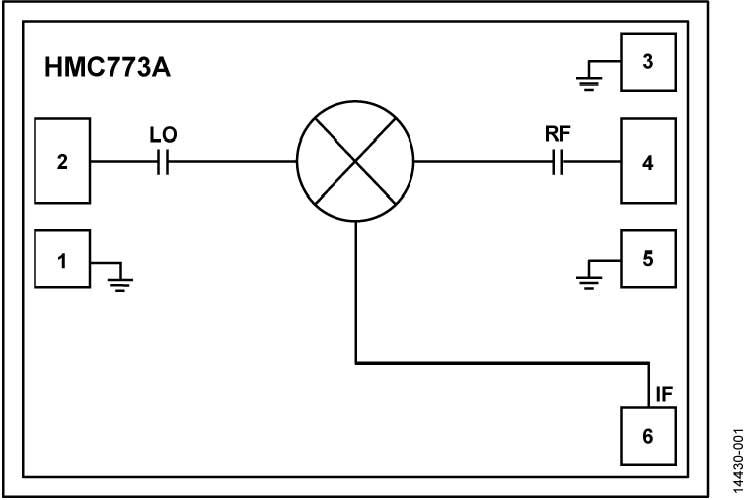

HMC773ALC3B是一款通用型双平衡混频器芯片,可用作6 GHz至26 GHz频率范围的上变频器或下变频器.此混频器芯片无需外部元件或匹配电路.HMC773A芯片采用经过优化的巴伦结构,提供出色的LO至RF及LO至IF抑制性能.该混频器采用高于13 dBm的LO驱动电平工作.该宽带混频器具有一致的转换增益和带宽抑制性能.HMC773A还可作为SMT形式的HMC773ALC3B提供.

特性

转换损耗：9 dBm
LO至RF隔离：37 dB
LO至IF隔离：37 dB
高RF至IF隔离：20 dB
高输入三阶交调截点(IP3)：20 dBm
高输入二阶交调截点(IP2)：50 dBm
宽IF带宽：DC - 8 GHz
无源：无需直流偏置
裸片尺寸：1.29 x 0.888 x 0.1 mm

应用

点对点无线电
点对多点无线电和VSAT
测试设备和传感器
军用最终用途
