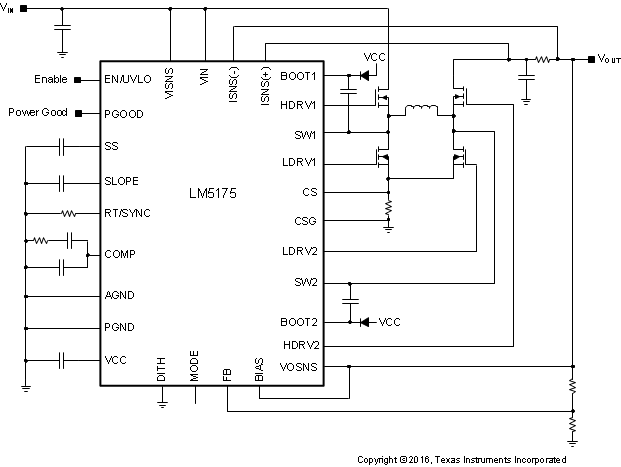

LM5175RHFR是一款同步四开关降压-升压 DC/DC 控制器,能够将输出电压稳定在输入电压\高于输入电压或者低于输入电压的某一电压值上.LM5175 具有 3.5V 至 42V 的宽输入电压范围(最大值为 60V),支持各类 应用.

LM5175RHFR在降压和升压工作模式下均采用电流模式控制,以提供出色的负载和线路调节性能.开关频率可通过外部电阻进行编程,并且可与外部时钟信号同步.

该器件还 具有 可编程的软启动功能,并且提供 诸如 逐周期电流限制\输入欠压锁定 (UVLO)\输出过压保护 (OVP) 和热关断等各类保护特性.此外,LM5175 特有 可选择的连续导通模式 (CCM) 或断续导通模式 (DCM)\可选平均输入或输出电流限制\可降低峰值电磁干扰 (EMI) 的可选扩展频谱\以及应对持续过载情况的可选断续模式保护.

特性

单电感降压-升压控制器,用于升压/降压 DC/DC 转换
宽 VIN 范围：3.5V 至 42V,最大值为 60V
灵活的 VOUT 范围：0.8V 至 55V
VOUT 短路保护
高效降压-升压转换
可调开关频率
可选频率同步和抖动
集成 2A 金属氧化物半导体场效应晶体管 (MOSFET) 栅极驱动器
逐周期电流限制和可选断续模式
可选输入或输出平均电流限制
可编程的输入欠压闭锁 (UVLO) 和软启动
电源正常和输出过压保护
可利用脉冲跳跃来选择连续导通模式 (CCM) 或断续导通模式 (DCM)
采用 HTSSOP-28 和 QFN-28 封装

应用

汽车起停系统
备用电池和超级电容充电
工业 PC 用电源
USB 供电
LED 照明
