TPS60403DBVR系列器件可在输入电压范围为 1.6V 至 5.5V 的情况下生成非稳压负输出电压.这些器件通常采用 5V 或 3.3V 的预稳压电源轨供电.由于输入电压范围很宽,两三节镍镉电池\镍氢电池或碱性电池,或者一节锂离子电池即可为其供电.

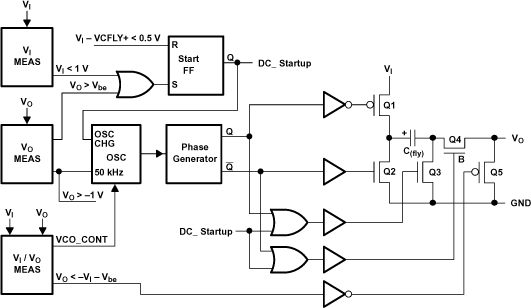

只需要三个 1µF 外部电容器就可以构建完整的直流/直流电荷泵逆变器.整个逆变器采用 5 引脚 SOT23 封装,可以构建在 50mm{1}2{2} 的电路板面积上.通过用集成电路取代启动至负载通常所需的肖特基二极管,可以进一步减小电路板面积并减少组件数.

TPS60403DBVR可以提供最大值为 60mA 的输出电流,在较宽输出电流范围内实现超过 90% 的典型转换效率.提供三个器件选项,分别为 20kHz\50kHz 和 250kHz 固定频率运行.TPS60400 具有可变的开关频率,可降低宽负载范围应用中的工作电流,并实现采用低值电容器的设计.

特性

反相输入电源电压
输出电流高达 60mA
只需要三个小型 1µF 陶瓷电容器
输入电压范围：1.6V 至 5.5V
用于改进低输出电流时效率的省电模式 (TPS60400)
器件静态电流典型值：65µA
用于启动至负载的集成式主动式肖特基二极管
小型 5 引脚 SOT-23 封装
提供评估模块 TPS60400EVM-178
