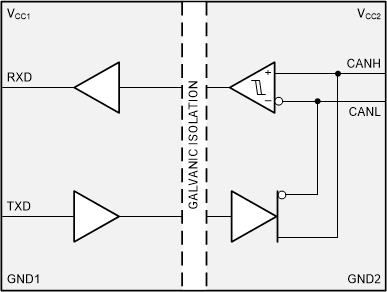

ISO1042DWVR器件是一款符合 ISO11898-2 (2016) 标准规格的电隔离控制器局域网 (CAN) 收发器.ISO1042 器件提供 ±70V 直流总线故障保护功能和 ±30V 共模电压范围.该器件在 CAN FD 模式下最高支持 5Mbps 数据速率,与经典 CAN 相比可实现更为快速的载荷传输.该器件采用二氧化硅 (SiO2) 绝缘隔栅,可承受 5000VRMS 的电压和 1060VRMS 的工作电压.电磁兼容性得到了显著增强,可实现系统级 ESD\EFT 和浪涌并符合辐射标准.与隔离式电源一起使用,此器件可抵御高电压冲击,并防止总线的噪声电流进入本地接地.ISO1042 器件可用于基础型和增强型隔离(请参阅 增强型和基础型隔离选项).ISO1042 器件支持 –40°C 至 +125°C 的宽环境温度范围.该器件可采用 SOIC-16 (DW) 和更为小巧的 SOIC-8 (DWV) 封装.

特性

符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准
支持经典的最高 1Mbps CAN 和最高 5Mbps FD(灵活数据速率)
低环路延迟：152ns
保护 功能
直流总线故障保护电压：±70V
总线引脚的 HBM ESD 容差：±16kV
驱动器显性超时 (TXD DTO)
VCC1 和 VCC2 欠压保护
共模电压范围：±30V
未上电时的理想无源\高阻抗总线终端
高 CMTI：100kV/µs
VCC1 电压范围：1.71V 至 5.5V
支持连接到 CAN 控制器的 1.8V\2.5V\3.3V 和 5.0V 逻辑接口
VCC2 电压范围：4.5V 至 5.5V
优异的电磁兼容性 (EMC)
系统级 ESD\EFT 和浪涌抗扰性
低辐射
环境温度范围：–40°C 至 +125°C
16-SOIC 和 8-SOIC 封装选项
可用的汽车版本：ISO1042-Q1
安全相关认证：
符合 DIN VDE V 0884-11:2017-01 标准的 7071VPK VIOTM 和 1500VPK VIORM(增强型和基本型选项)
UL 1577 标准下,长达 1 分钟的 5000VRMS 隔离
IEC 60950-1\IEC 60601-1 和 EN 61010-1 认证
CQC\TUV 和 CSA 认证
