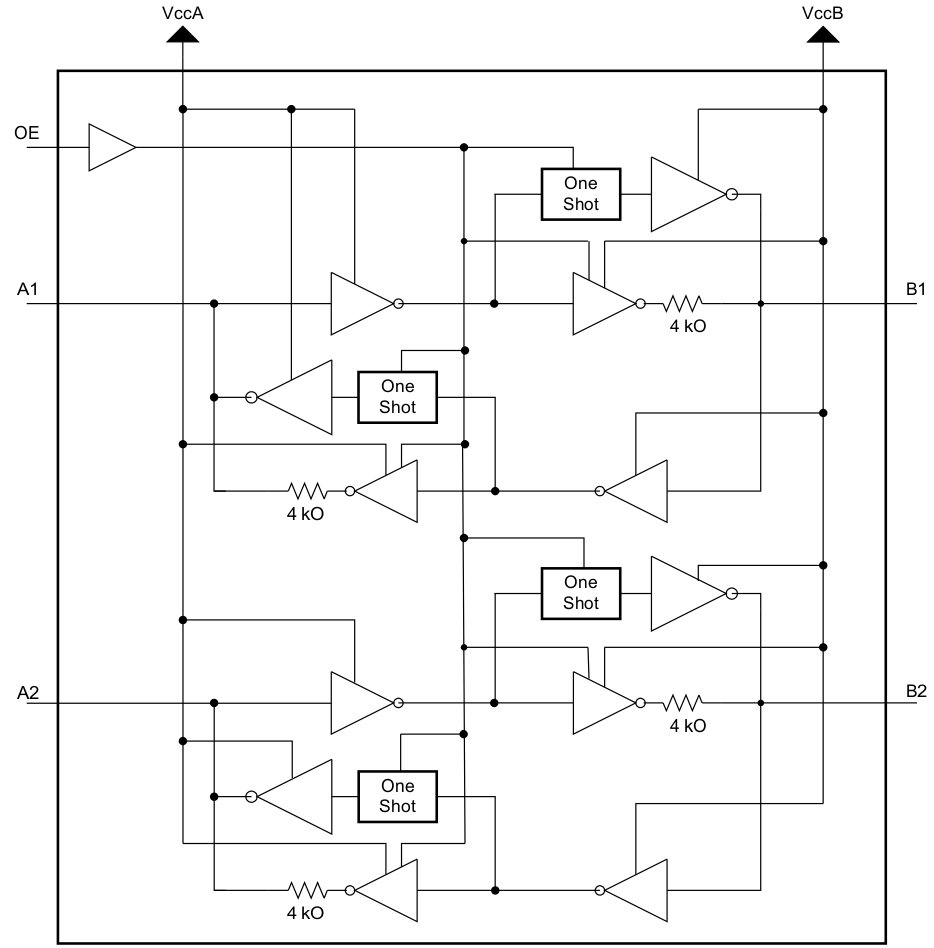

TXB0102DCUR器件是一款采用两个独立可配置电源轨的 2 位非反向转换器.A 端口旨在跟踪 V CCA.V CCA 支持从 1.2V 到 3.6V 范围内的任一电源电压.B 端口设计用于跟踪 V CCB.V CCB 支持从 1.65V 到 5.5V 范围内的任意电源电压.这使得该器件可在 1.2V\1.5V\1.8V\2.5V\3.3V 和 5V 电压节点之间任意进行通用低压双向转换.V CCA 不可超过 V CCB.

当输出使能端 (OE) 输入为低电平时,所有输出都被置于高阻态.

该器件完全符合使用 I off 的部分断电应用的规范要求.当器件断电时,I off 电路将会禁用输出.这会抑制电流反流到器件中,从而防止损坏器件.

OE 必须通过下拉电阻器接地,以确保在加电或断电期间处于高阻抗状态;该电阻的最小值取决于驱动器的拉电流能力.

NanoFree™ 技术是 IC 封装概念的一项重大突破,它将硅晶片用作封装.

特性

采用德州仪器 (TI) NanoFree™ 封装
A 端口支持 1.2V 至 3.6V 的电压, B 端口支持 1.65V 至 5.5V 的电压 (V CCA ≤ V CCB)
V CC 隔离特性-如果任何一个 V CC 输入在接地 (GND) 上,所有输出呈高阻态
以 V CCA为基准的输出使能 (OE) 输入电路
低功耗,I CC 最大为 4µA
I off 支持局部关断模式运行
闩锁性能超过 100mA,符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求
A 端口
2500V 人体放电模型 (A114-B)
200V 机器放电模型 (A115-A)
1500V 充电器件模型 (C101)
B 端口
15kV 人体放电模型 (A114-B)
200V 机器放电模型 (A115-A)
1500V 充电器件模型 (C101)
