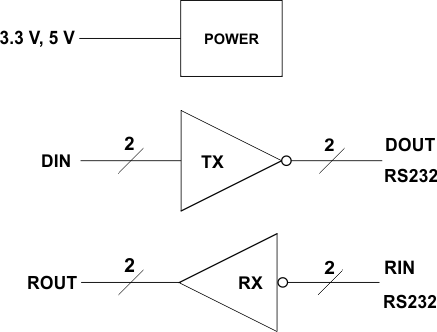

MAX3232IPWR器件由两个线路驱动器\两个线路接收器和一个双路电荷泵电路组成,具有端子间(串行端口连接端子,包括 GND)±15kV ESD 保护.该器件符合 TIA/EIA-232-F 的要求,并在异步通信控制器与串行端口连接器之间提供电气接口.电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电.该器件以高达 250kbit/s 的数据信号传输速率运行,驱动器输出压摆率最高为 30V/µs.

特性

RS-232 总线终端 ESD 保护大于 ±15kV 人体放电模型 (HBM)
符合或超出 TIA/EIA-232-F 和 ITU V.28 标准的要求
由 3V 至 5.5V VCC 电源供电
速率高达 250kbit/s
两个驱动器和两个接收器
低电源电流：300µA(典型值)
外部电容器：4 × 0.1µF
接受 5V 逻辑输入及 3.3V 电源
备选高速端子兼容器件 (1Mbit/s)
SN65C3232(–40°C 至 85°C)
SN75C3232(0°C 至 70°C)
