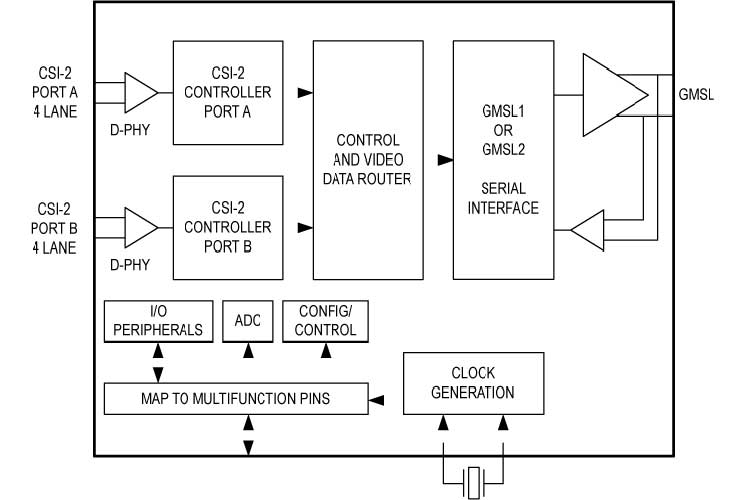

MAX9295AGTJ/V+T将单端口或双端口 MIPI CSI-2 数据流转换为 GMSL2™ 或 GMSL1™,同时发送和接收控制通道数据,从而能够在长度超过 15m 的电缆上实现前向视频和双向控制数据的全双工单线传输.在 GMSL2 模式下,设备的正向运行速率为 3Gbps 或 6Gbps(固定),反向运行速率为 187.5Mbps.在 GMSL1 模式下,MAX9295D 可与第一代 3.12Gbps 或 1.5Gbps GMSL1 解串器配对使用,或与配置为 GMSL1 模式的 GMSL2 解串器配合使用,工作速度高达 4.5Gbps.该设备的工作温度范围为 -40°C 至 +105°C,且设备符合 AEC-Q100 二级标准.电缆可以是同轴电缆或屏蔽双绞线(STP).

特性

双 4 通道 MIPI CSI-2 v1.3 端口
MIPI D-PHY v1.2,80Mbps
每通道 2.5Gbps
4 通道 CSI-2 虚拟通道支撑
支持 RAW8/10/12/14/16/20\RGB565/666/888 和 YUV8-/10-Bit 数据类型
CSI-2 GMSL2 模式下的输入接受具有不同视频时间和分辨率的摄像机
CSI-2 ECC 和校验和错误检测和标记
CSI-2 通道重新分配和极性翻转
可选择 3/6Gbps 的 GMSL2 或向后兼容的 GMSL1 模式
在 GMSL1 模式下使用 GMSL2 解串器时运行速度高达 4.5Gbps
适用于小型电缆供电(PoC)滤波器的 187.5Mbps 反向链路
用于串行链路 BER 测试的前向和反向通道 PRBS
用于连续链路裕度诊断的反向通道眼图张开监视器
反向信道自适应均衡允许同轴电缆长度超过 15 米并带有多个内联连接器
交叉点开关将输入重新映射到任何所需的解串器输出顺序
ASIL 相关功能安全特性 (GMSL2)
符合 ASIL B 标准
侧信道数据(I2C\UART\SPI\GPIO)的 16 位 CRC 保护,检测到错误后重新传输
视频行数据的可选 32 位 CRC 保护
视频水印插入与检测
用于设备配置和外设通信的并发侧通道
GMSL2：I2C/UART\双直通 I2C/UART\SPI\GPIO 和寄存器可编程 GPIO
GMSL1：I2 C/UART\隧道 GPI-GPO 和 CNTL 链路以及寄存器可编程 GPIO
四个硬件可选的设备地址
三个内部和三个外部电源电压监视器
50Ω 同轴电缆或 100Ω STP
可编程扩频降低 EMI
具有裸露焊盘和可用可湿性侧面的 7mm x 7mm TQFN 封装
工作温度范围为 -40°C 至 +105°C
AEC-Q100 2 级

应用

共置传感器
立体相机
侧视镜
雷达
Lidar
