MAX9275GTN/V+T是3.12Gbps千兆位多媒体串行链路(GMSL)串行器,具有并行LVCMOS输入和CML串行输出,可编程为支持50Ω同轴电缆或100Ω屏蔽双绞线(STP)电缆驱动.MAX9279具有HDCP内容保护功能,除此之外与MAX9275相同.这些串行器可与任何支持同轴电缆输入的GMSL解串器配对.当编程为支持STP输出时,它们向后兼容任何GMSL解串器.输出幅度可编程为100mV至500mV单端模式(同轴电缆)或100mV至400mV差分模式(STP).

音频通道在TDM模式下支持 L-PCM I2S 立体声和多达八通道的L-PCM.支持32kHz至192kHz的采样率,采样深度高达32位.

嵌入式控制通道在UART-UART和 I2C 模式下以9.6kbps至1Mbps的速度运行,在I2C-I2C模式下以高达1Mbps的速度运行.通过使用控制通道,微控制器可以不受视频时序影响,随时对串行器\解串器和外设寄存器进行编程,并管理HDCP操作(MAX9279).GPO输出支持来自链路远端的触摸屏控制器中断请求.

为了与更长的电缆一起使用,串行器配有可编程的预加重/去加重功能.串行输出端提供可编程扩频.串行输出符合ISO10605和IEC 61000-4-2 ESD标准.内核电源为1.7至1.9V,I/O电源为1.7至3.6V.MAX9275/MAX9279采用无铅\56引脚\8mm x 8mm\TQFN封装,带有裸露焊盘,引脚间距为0.5mm.

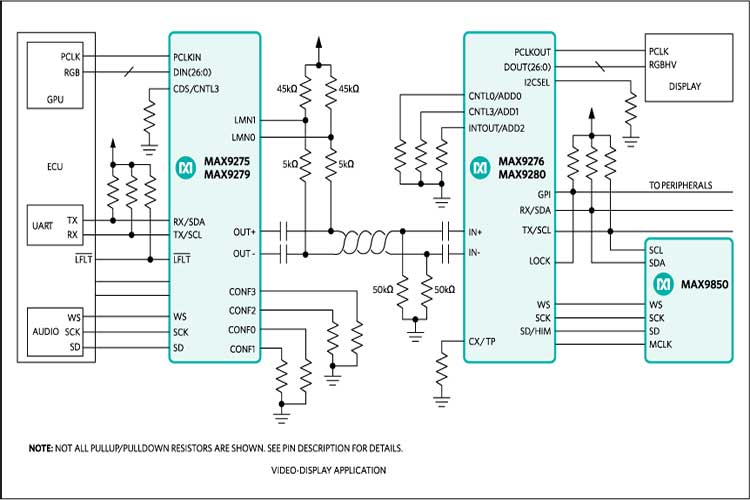

特性

非常适用于高清视频应用
驱动低成本50Ω同轴电缆和FAKRA连接器或100Ω STP
104MHz高带宽模式支持24位色的1920x720p/60Hz显示
串行器预加重/去加重功能支持15m电缆全速运行
高达192kHz的采样率和32位采样深度适用于7.1声道高清音频
多种数据速率实现系统灵活性
串行比特率高达3.12Gbps
6.25MHz至104MHz像素时钟
UART\混合 UART/I2C 或 I2C 模式下支持9.6kbps至1Mbps控制通道,具有时钟延展功能
降低EMI和屏蔽要求
串行输出可编程为100mV至500mv单端模式或100mV至400mV差分模式
可编程扩频有助于降低EMI
用于并行时钟抖动衰减的可旁路输入PLL
在输入端跟踪扩频
高抗扰度模式可充分抑制控制通道噪声
提供用于系统上电和验证的外设功能
内置用于串行链路BER测试的PRBS发生器
用于触摸屏中断和其他用途的专用"上/下"GPO
远程/在本地从睡眠模式唤醒
满足严格的汽车和工业要求
工作温度范围为-40°C至+105°C
±8kV接触放电和±15kV空气放电ISO 10605及IEC 61000-4-2 ESD保护

应用

高分辨率汽车导航
兆像素照相系统
后排座信息终端
