MAX96724GTN/VY+T反串行器可以将四路 GMSL™2/1 输入转换为 1\2 或 4 路 MIPI D-PHY 或 C-PHY 输出.该套件支持通过符合 GMSL 通道规范的 50Ω 同轴电缆或 100ΩSTP 电缆同时进行双向传输.请联系工厂以获取 GMSL 支持资料.

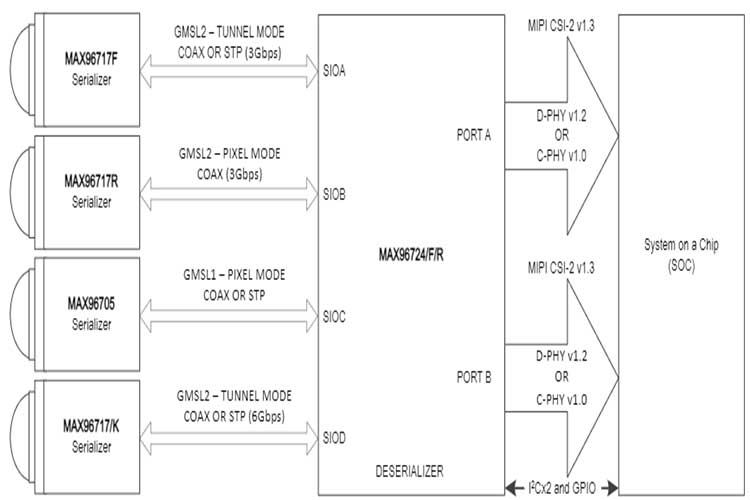

使用符合行业标准的同轴电缆或 STP 互连,最多支持四个远程传感器.每个 GMSL2 串行链路的正向运行速率为 3Gbps 或 6Gbps(固定),反向运行速率为 187.5Mbps.MAX96724/F/R 支持视频数据的聚合和复制,可将来自多个远程传感器的数据流合并,并路由至一个或多个可用的 CSI-2 输出.

特性

车规级高速链路
最大插入损耗：-21.0dB(3.0GHz,6Gbps)
最大插入损耗：-19.5dB(1.5GHz,3Gbps)
自动适应通道条件的变化
工作环境温度：-40°C 至 +105°C
四路可独立配置 GMSL 输入
6/3Gbps GMSL2 和 3.12Gbps GMSL1 链路速率
187.5Mbps/1Mbps (GMSL2/1) 反向链路速率
支持 GMSL2/1 像素和隧道混合输入
2x4 或 4x2 通道 MIPI CSI-2 v1.3 输出
MIPI D-PHY v1.2 额定速率：2.5Gbps/通道
C-PHY v1.0 额定速率：5.7Gbps/通道
聚合和复制功能
D-PHY/C-PHY 支持 16/32 虚拟通道
D-PHY(成像器)至 C-PHY (SoC) 自动转换
从反向信号获取的参考时钟 (RoR)
双向反向通道支持
9 个可配置 GPIO
2 个 I2C 端口,速率高达 1Mbps
符合 ASIL-B 标准 (MAX96724/F)
易用特性
减少 BOM 并节省空间
小型 8x8mm TQFN 标准和可湿侧面封装
小尺寸同轴电缆供电 (PoC)

应用

高分辨率摄像头系统
先进驾驶辅助系统 (ADAS)
