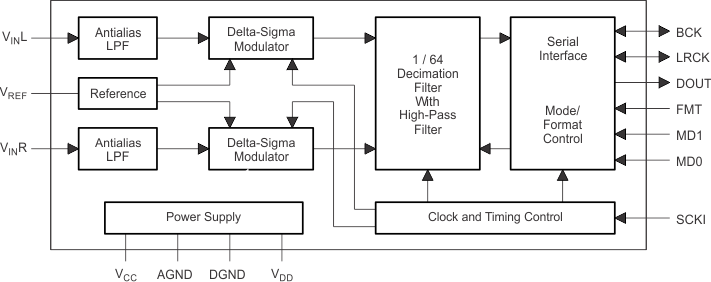

PCM1808PWR是一款高性能\低成本的单芯片立体声模数转换器,具有单端模拟电压输入.PCM1808 采用 64 倍过采样的 Δ-Σ 调制器,并集成数字抽取滤波器和高通滤波器,用于去除输入信号的直流分量.PCM1808 支持主从模式和串行音频接口的两种数据格式,适用于各种应用.

PCM1808PWR器件通过停止系统时钟来支持断电和复位功能.

PCM1808PWR器件适用于各种对成本要求较高的消费类应用,这些应用需要良好的性能,并可在 5V 模拟电源和 3.3V 数字电源下稳定运行.PCM1808 器件采用先进的 CMOS 工艺制造,并采用小型 14 引脚 TSSOP 封装.

特性

24 位 Delta-Sigma 立体声 A/D 转换器
单端电压输入：3 Vp-p
高性能：
总谐波失真加噪声：-93 dB(典型值)
信噪比：99 dB(典型值)
动态范围：99 分贝(典型值)
过采样抽取滤波器：
过采样频率：×64
通带纹波：±0.05 dB
阻带衰减：-65 dB
片上高通滤波器：0.91 Hz (48 kHz)
灵活的PCM音频接口
可选择主模式或从模式
数据格式：24 位 I²S , 24 位左对齐
通过停止系统时钟来断电和重置
包含模拟抗锯齿低通滤波器
采样率：8 kHz–96 kHz
系统时钟：256 fS \ 384 fS \ 512 fS
分辨率：24 位
双电源：
5V 模拟
3.3V 数字
封装：14引脚TSSOP
