SN74ALVC164245DGGR
2026/2/25 11:00:14
这款 16 位(双八进制)同相总线收发器包含两个独立的电源轨.B 端口的 V<sub> CCB </sub> 设置为 3.3 V 和 5 V.A 端口的 V<sub> CCA </sub> 设置为 2.5 V 和 3.3 V.这使得 2.5 V 和 3.3 V 环境之间以及 3.3 V 和 5 V 环境之间可以进行电压转换.

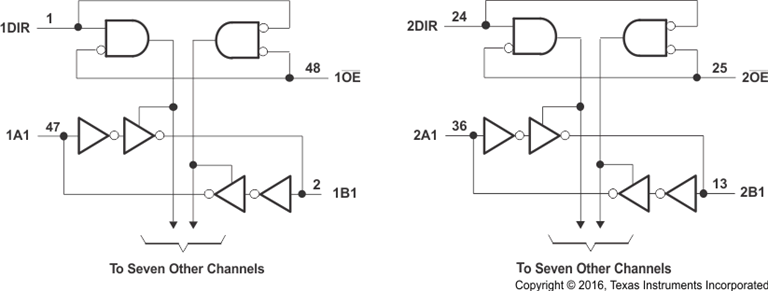

SN74ALVC164245 专为数据总线之间的异步通信而设计.控制电路(1DIR\2DIR\1 OE和 2 OE )由 V CCA供电.
为确保上电或断电期间的高阻抗状态,输出使能(OE)输入端应通过上拉电阻连接到 VCC ;电阻的最小值由驱动器的电流吸收能力决定.
方向控制 (DIR) 输入和输出使能 ( OE ) 输入的逻辑电平决定了 B 端口输出\A 端口输出或两个输出端口均处于高阻抗模式.当 B 端口输出激活时,器件将数据从 A 总线传输到 B 总线;当 A 端口输出激活时,器件将数据从 B 总线传输到 A 总线.A 端口和 B 端口的输入电路始终处于激活状态,必须施加逻辑高电平或低电平,以防止 I<sub> CC</sub>和 I<sub> CCZ </sub> 过大.
德州仪器 Widebus™ 系列成员
在 3.3 V 电压下,最大 t <sub>pd </sub> 为 5.8 ns.
3.3V 时 ±24mA 输出驱动
控制输入 V IH /V IL电平以 V CCA电压为参考.
闩锁性能超过 JESD 17 标准的 250 mA
应用程序
电子销售点
打印机及其他外围设备
电机驱动器
无线和电信基础设施
可穿戴健康和健身设备
SN74ALVC164245 专为数据总线之间的异步通信而设计.控制电路(1DIR\2DIR\1 OE和 2 OE )由 V CCA供电.
为确保上电或断电期间的高阻抗状态,输出使能(OE)输入端应通过上拉电阻连接到 VCC ;电阻的最小值由驱动器的电流吸收能力决定.
方向控制 (DIR) 输入和输出使能 ( OE ) 输入的逻辑电平决定了 B 端口输出\A 端口输出或两个输出端口均处于高阻抗模式.当 B 端口输出激活时,器件将数据从 A 总线传输到 B 总线;当 A 端口输出激活时,器件将数据从 B 总线传输到 A 总线.A 端口和 B 端口的输入电路始终处于激活状态,必须施加逻辑高电平或低电平,以防止 I<sub> CC</sub>和 I<sub> CCZ </sub> 过大.
德州仪器 Widebus™ 系列成员
在 3.3 V 电压下,最大 t <sub>pd </sub> 为 5.8 ns.
3.3V 时 ±24mA 输出驱动
控制输入 V IH /V IL电平以 V CCA电压为参考.
闩锁性能超过 JESD 17 标准的 250 mA
应用程序
电子销售点
打印机及其他外围设备
电机驱动器
无线和电信基础设施
可穿戴健康和健身设备
