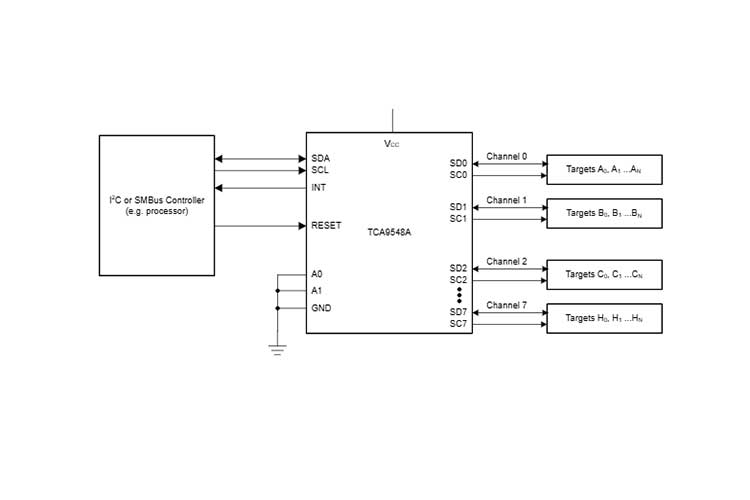

TCA9548APWR器件配有八个可通过 I2C 总线控制的双向转换开关.SCL/SDA 上行对扩展到八个下行对,或者通道.根据可编程控制寄存器的内容,可选择任一单独 SCn/SDn 通道或者通道组合.这些下游通道可用于解决 I2C 目标地址冲突.例如,如果应用中需要八个完全相同的数字温度传感器,则每个通道 (0-7) 可以连接一个传感器.

发生超时或其他不当操作时,系统控制器可通过将 RESET 输入置为低电平来复位 TCA9548A.同样,上电复位即可取消选中所有通道并初始化 I2C/SMBus 状态机.将 RESET 置为有效也可实现复位和初始化,并且无需将部件断电.这样可以在下游 I2C 总线之一卡在低电平状态时进行恢复.

由于在开关上有导通栅极,因此可使用 VCC 引脚来限制 TCA9548A 传递的最大高电压.限制最大高电压后,可以在每个对上使用不同的总线电压,从而让 1.8V\2.5V 或 3.3V 器件能够在没有任何额外保护的情况下与 5V 器件通信.对于每个通道,外部上拉电阻器将总线电压上拉至所需的电压水平.所有 I/O 引脚可耐受 5V 电压.

特性

1 至 8 个双向转换开关
与 I2C 总线和 SMBus 兼容
低电平有效复位输入
三个地址引脚,I2C 总线最多支持八个 TCA9548A 器件
通过 I2C 总线进行通道选择,可任意组合
加电时所有开关通道取消选定
低 RON 开关
支持在 1.8V\2.5V\3.3V 和 5V 总线间进行电压电平转换
加电时无干扰
支持热插入
低待机电流
工作电源电压范围为 1.65V 至 5.5V
5V 耐压输入
0 至 400kHz 时钟频率
闩锁性能超过 100mA,符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求
±2000V 人体放电模型 (A114-A)
200V 机器放电模型 (A115-A)
±1000V 充电器件模型 (C101)
