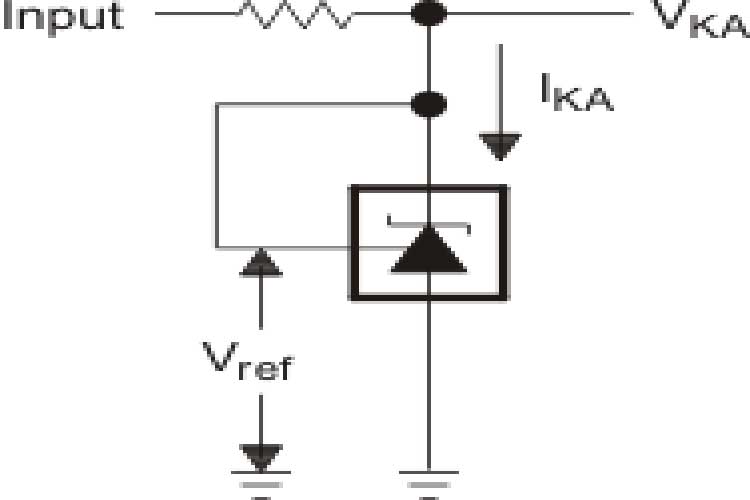

TL431BQDBZR是三端可调节并联稳压器,在适用的汽车级\商用级和军用级温度范围内均可满足规定的热稳定性.可以通过两个外部电阻器将输出电压设置为介于 Vref(约为 2.5V)和 36V 之间的任意值.这些器件的输出阻抗典型值为 0.2Ω.此类器件的有源输出电路具有非常明显的导通特性,因此非常适合用于替代许多应用中的齐纳二极管,例如板载稳压器\可调节电源和开关电源.TL432 器件具有与 TL431 器件完全相同的功能和电气特性,但是具有不同的 DBV\DBZ 和 PK 封装引脚排列.

TL431BQDBZR器件都具有 B\A 和标准三个等级,25°C 下的初始容差分别为 0.5%\1% 和 2%.此外,低输出温漂验证了在整个温度范围内具有出色的稳定性.

TL431BQDBZR器件运行温度范围为 0°C 至 70°C,TL43xxI 器件运行温度范围为 –40°C 至 85°C,TL43xxQ 器件运行温度范围为 –40°C 至 125°C.

特性

25°C 下的基准电压容差
0.5%(B 级)
1%(A 级)
2%(标准级)
可调节输出电压：Vref 至 36V
工作温度范围：−40°C 至 125°C
典型温度漂移 (TL43xB)
6mV(C 级温度)
14mV(I 级温度,Q 级温度)
低输出噪声
输出阻抗典型值为 0.2Ω
灌电流能力：1mA 至 100mA
