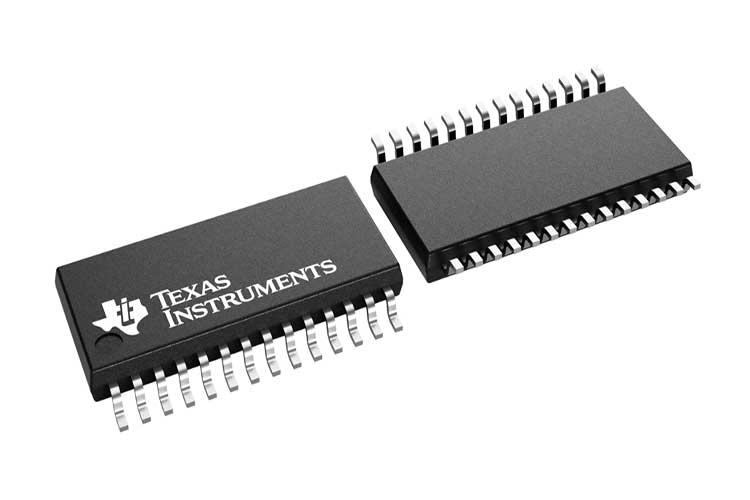

TLV320AIC23BPWR
2026/3/3 10:06:20
TLV320AIC23B 是一款高性能立体声音频编解码器,具有高度集成的模拟功能.TLV320AIC23B 内部的模数转换器 (ADC) 和数模转换器 (DAC) 采用多位 Σ-Δ 技术,并集成了过采样数字插值滤波器.它支持 16\20\24 和 32 位数据传输字长,采样率范围为 8 kHz 至 96 kHz.ADC Σ-Δ 调制器采用三阶多位架构,在高达 96 kHz 的音频采样率下,信噪比 (SNR) 可达 90 dBA,从而能够在紧凑\节能的设计中实现高保真音频录制.这款数模转换器(DAC)Σ-Δ调制器采用二阶多位架构,在高达96 kHz的音频采样率下,信噪比可达100 dBA,从而实现高品质数字音频播放,且仅在播放时功耗低于23 mW.TLV320AIC23B是便携式数字音频播放器和录音机(例如MP3播放器)的理想模拟输入/输出(I/O)选择.
集成模拟功能包括带模拟旁路路径的立体声线路输入\带模拟音量控制和静音功能的立体声耳机放大器,以及完整的驻极体麦克风振膜偏置和缓冲解决方案.耳机放大器每声道可提供 30 mW 的功率输出(32Ω).模拟旁路路径允许使用立体声线路输入和带模拟音量控制的耳机放大器,同时完全旁路编解码器,从而提供更大的设计灵活性,例如集成 FM 调谐器.麦克风偏置电压输出为驻极体振膜偏置提供低噪声电流源.AIC23B 集成了一个可调麦克风放大器(增益可调范围为 1 至 5)和一个可编程增益麦克风放大器(0 dB 或 20 dB).如果需要侧音,可以将麦克风信号与输出信号混合.
TLV320AIC23B 支持业界标准的 256 fs和384 fs过采样率,同时还提供独特的 250 fs和272 fs过采样率,从而优化了使用 TI C54x 数字信号处理器 (DSP) 和通用串行总线 (USB) 数据接口的设计中的接口考虑.单个 12 MHz 晶振即可为 DSP\USB 和编解码器提供时钟.TLV320AIC23B 内置振荡器,当连接到 12 MHz 外部晶振时,可通过内部时钟缓冲器和可选分频器,以 12 MHz 或 6 MHz 的频率为 DSP 和其他外设提供系统时钟.在 250 fs 和 272 fs 过采样率下,它可直接通过 12 MHz 主时钟支持 48 kHz 和 CD 标准 44.1 kHz 的音频采样率.
低功耗和灵活的电源管理功能允许选择性地关闭编解码器功能,从而延长便携式应用中的电池续航时间.这种设计方案,结合业界最小的封装--德州仪器 (TI) 专有的 MicroStar Junior™(仅占用 25 mm²的电路板面积),使得功能强大的便携式立体声音频设计能够轻松实现,并成为经济高效\节省空间的全模拟 I/O 解决方案：TLV320AIC23B.
特性
高性能立体声编解码器
90dB 信噪比多位 Σ-Δ ADC(48kHz A 计权)
100dB 信噪比多位 Sigma-Delta DAC(48kHz A 计权)
1.42V – 3.6V 内核数字电源：兼容 TI C54x DSP 内核电压
2.7V – 3.6V 缓冲器和模拟电源：兼容 TI C54x DSP 缓冲器电压
支持 8 kHz 至 96 kHz 采样频率
通过 TI McBSP 兼容的多协议串行端口进行软件控制
兼容双线制和SPI制的串行端口协议
TI McBSP 的无胶接口
通过 TI McBSP 兼容可编程音频接口进行音频数据输入/输出
I²S兼容接口,ADC和DAC仅需一个McBSP .
标准I²S\MSB 或 LSB 精确数据传输
16/20/24/32 位字长
针对TI DSP优化的音频主/从时序功能(250/272 fs ),USB模式
同时提供行业标准的主/从支持(256/384 fs ),正常模式
TI McBSP 的无胶接口
集成式全驻极体麦克风偏置和缓冲解决方案
低噪声 MICBIAS 引脚,工作电压为 3/4 AVDD,用于驻极体胶囊的偏置
集成缓冲放大器,具有 1 至 5 的可调固定增益
附加控制寄存器可选缓冲增益：0 dB 或 20 dB
立体声线路输入
集成可编程增益放大器
编解码器的模拟旁路路径
用于立体声线路输入和麦克风的ADC多路复用输入
立体声线路输出
用于 DAC 和模拟旁路路径的模拟立体声混音器
输入和输出均带静音功能的音量控制
高效线性耳机放大器
来自 3.3V 模拟电源电压,输出 30mW 功率至 32V.
在完全软件控制下实现灵活的电源管理
播放模式下功耗为 23 毫瓦
待机功耗<150 µW
关机功耗 <15 µW
业界最小封装：32 引脚 TI 专有 MicroStar Junior™
25 毫米2总板面积
另有 28 引脚 TSSOP 封装可选(总板面积 62 平方毫米)
非常适合便携式固态音频播放器和录音机
集成模拟功能包括带模拟旁路路径的立体声线路输入\带模拟音量控制和静音功能的立体声耳机放大器,以及完整的驻极体麦克风振膜偏置和缓冲解决方案.耳机放大器每声道可提供 30 mW 的功率输出(32Ω).模拟旁路路径允许使用立体声线路输入和带模拟音量控制的耳机放大器,同时完全旁路编解码器,从而提供更大的设计灵活性,例如集成 FM 调谐器.麦克风偏置电压输出为驻极体振膜偏置提供低噪声电流源.AIC23B 集成了一个可调麦克风放大器(增益可调范围为 1 至 5)和一个可编程增益麦克风放大器(0 dB 或 20 dB).如果需要侧音,可以将麦克风信号与输出信号混合.
TLV320AIC23B 支持业界标准的 256 fs和384 fs过采样率,同时还提供独特的 250 fs和272 fs过采样率,从而优化了使用 TI C54x 数字信号处理器 (DSP) 和通用串行总线 (USB) 数据接口的设计中的接口考虑.单个 12 MHz 晶振即可为 DSP\USB 和编解码器提供时钟.TLV320AIC23B 内置振荡器,当连接到 12 MHz 外部晶振时,可通过内部时钟缓冲器和可选分频器,以 12 MHz 或 6 MHz 的频率为 DSP 和其他外设提供系统时钟.在 250 fs 和 272 fs 过采样率下,它可直接通过 12 MHz 主时钟支持 48 kHz 和 CD 标准 44.1 kHz 的音频采样率.
低功耗和灵活的电源管理功能允许选择性地关闭编解码器功能,从而延长便携式应用中的电池续航时间.这种设计方案,结合业界最小的封装--德州仪器 (TI) 专有的 MicroStar Junior™(仅占用 25 mm²的电路板面积),使得功能强大的便携式立体声音频设计能够轻松实现,并成为经济高效\节省空间的全模拟 I/O 解决方案：TLV320AIC23B.
特性
高性能立体声编解码器
90dB 信噪比多位 Σ-Δ ADC(48kHz A 计权)
100dB 信噪比多位 Sigma-Delta DAC(48kHz A 计权)
1.42V – 3.6V 内核数字电源：兼容 TI C54x DSP 内核电压
2.7V – 3.6V 缓冲器和模拟电源：兼容 TI C54x DSP 缓冲器电压
支持 8 kHz 至 96 kHz 采样频率
通过 TI McBSP 兼容的多协议串行端口进行软件控制
兼容双线制和SPI制的串行端口协议
TI McBSP 的无胶接口
通过 TI McBSP 兼容可编程音频接口进行音频数据输入/输出
I²S兼容接口,ADC和DAC仅需一个McBSP .
标准I²S\MSB 或 LSB 精确数据传输
16/20/24/32 位字长
针对TI DSP优化的音频主/从时序功能(250/272 fs ),USB模式
同时提供行业标准的主/从支持(256/384 fs ),正常模式
TI McBSP 的无胶接口
集成式全驻极体麦克风偏置和缓冲解决方案
低噪声 MICBIAS 引脚,工作电压为 3/4 AVDD,用于驻极体胶囊的偏置
集成缓冲放大器,具有 1 至 5 的可调固定增益
附加控制寄存器可选缓冲增益：0 dB 或 20 dB
立体声线路输入
集成可编程增益放大器
编解码器的模拟旁路路径
用于立体声线路输入和麦克风的ADC多路复用输入
立体声线路输出
用于 DAC 和模拟旁路路径的模拟立体声混音器
输入和输出均带静音功能的音量控制
高效线性耳机放大器
来自 3.3V 模拟电源电压,输出 30mW 功率至 32V.
在完全软件控制下实现灵活的电源管理
播放模式下功耗为 23 毫瓦
待机功耗<150 µW
关机功耗 <15 µW
业界最小封装：32 引脚 TI 专有 MicroStar Junior™
25 毫米2总板面积
另有 28 引脚 TSSOP 封装可选(总板面积 62 平方毫米)
非常适合便携式固态音频播放器和录音机
