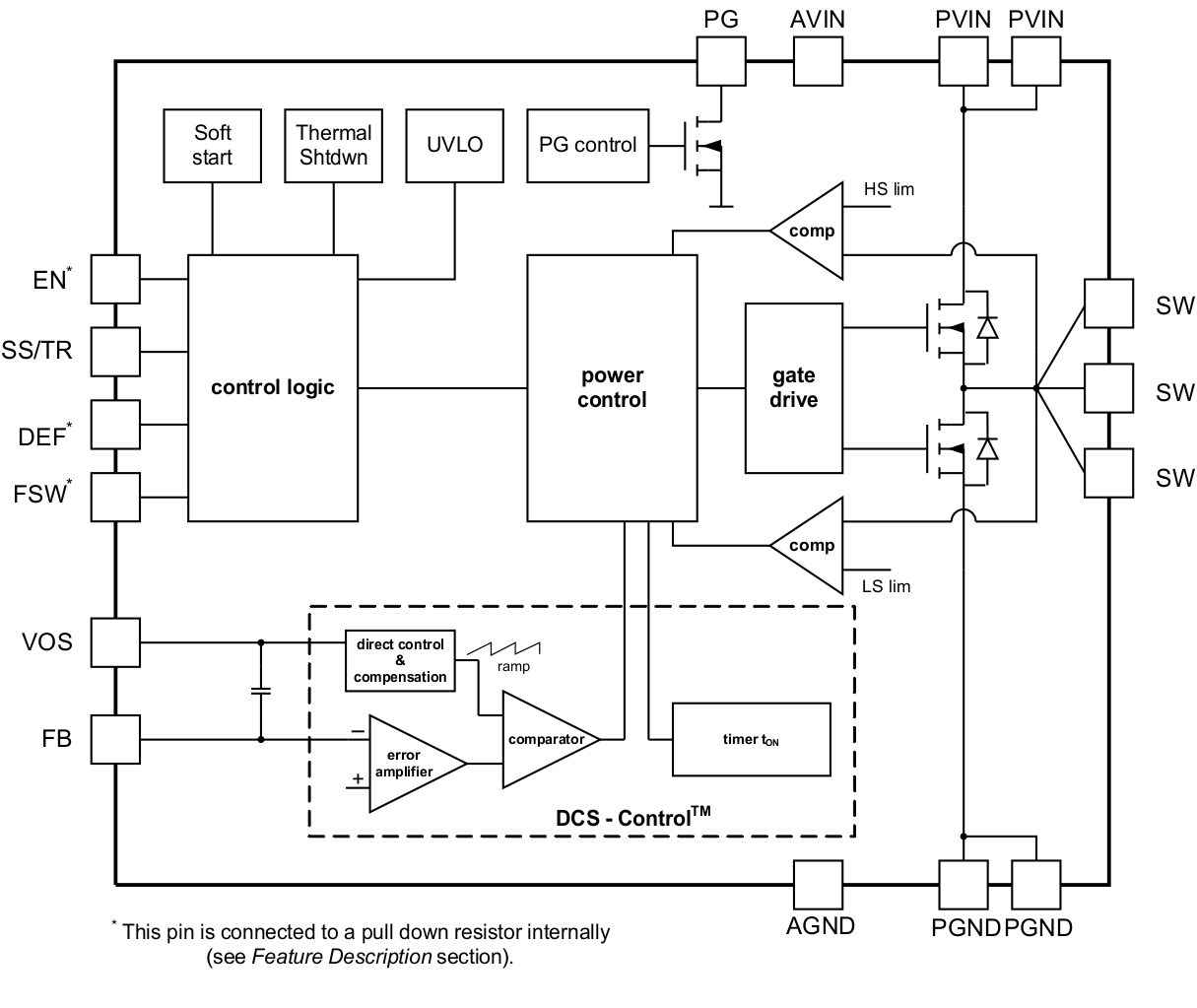

TLV62130RGTR器件是易于使用的同步降压 DC-DC 转换器,针对 高功率密度的应用 进行了优化.该器件的开关频率典型值高达 2.5MHz,允许使用小型电感器,通过利用 DCS-Control™拓扑技术提供快速的瞬态响应并实现高输出电压精度.

此器件具有 3V 至 17V 宽运行输入电压范围,非常适用于由锂离子或其它电池以及 12V 中间电源轨供电的系统.其支持高达 3A 的持续输出电流,输出电压范围为 0.9V 至 5.5V(100% 占空比模式下).

输出电压启动斜坡由软启动引脚控制,可由独立电源供电运行,也可在跟踪配置下运行.此外,还可以通过配置使能引脚和开漏电源正常状态引脚实现电源排序.

在节能模式下,器件可根据 VIN 生成约 19µA 的静态电流.负载较小时可自动且无缝进入节能模式,同时该模式可保持整个负载范围内的高效率.在关断模式下,此器件会关闭且关断期间的流耗少于 2µA.

该器件采用 3mm × 3mm (RGT) 16 引脚超薄型四方扁平无引线 (VQFN) 封装.

特性

DCS-Control™拓扑
输入电压范围：3V 至 17V
输出电流高达 3A
可调节输出电压为 0.9V 至 5.5V
可通过引脚选择输出电压(标称值,+5%)
可编程软启动和跟踪
无缝省电模式转换
19µA 的静态电流(典型值)
可选运行频率
电源正常输出
100% 占空比模式
短路保护功能
过热保护
要获得改进的特性集,请见 TPS62130
与 TLV62150 引脚兼容 中)
采用 3mm × 3mm VQFN-16 封装
