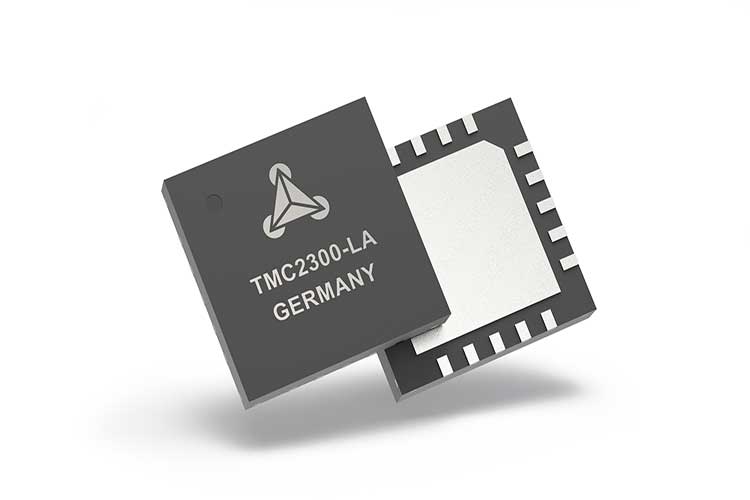

TMC2300-LA-T低压步进电机驱动器专为电池供电\空间和待机功耗关键的驱动应用而设计.其静音驱动技术StealthChop™可为便携式\家用和办公应用提供无干扰的运动控制.该驱动器采用高效功率级,并通过内部电荷泵进行升压,以实现同类最佳的RDSon电阻,即使在低电源电压下,也能从紧凑的封装中提供高电机电流.因此,双节AA电池通常可放电至2.0V(电压不得低于1.8V,需提供足够的电源缓冲电容器).

特性

电压范围：2V(1.8V)至11V直流
电池操作 1-2节锂离子电池,或至少2节AA/镍氢电池
两相步进电机,额定电流高达1.2A,峰值电流2A
待机电流 <50nA(典型值).电流消耗
STEP/DIR接口,支持步进电机多达256个微步
通过MicroPlyer™插值技术,实现256微步的平滑运行
StealthChop2™静音电机运行
低导通电阻,LS 170mΩ & HS 170mΩ(典型值)
低RDSon,低侧170mΩ,高侧170mΩ(典型值)
无感电阻选项,采用前馈调节
自动待机电流降低
StealthChop模式下的失速检测StallGuard4
CoolStep负载依赖型节能技术,节能效果高达90%
单线UART,提供高级配置选项
独立运动用集成脉冲发生器
全面保护与诊断
QFN 3*3尺寸,带有20个引脚

应用
物联网与手持设备
电池供电设备
打印机\POS机
微型3D打印机
玩具
办公与家庭自动化设备
闭路电视\安防设备
暖通空调系统
移动医疗设备
