TMS320F28377DPTPT
2026/2/5 16:15:20
C2000™ 32 位微控制器针对处理\感应和驱动进行了优化,可提高实时控制应用(如工业电机驱动器\光伏逆变器和数字电源\电动汽车和运输\电机控制以及感应和信号处理)的闭环性能.C2000 系列包括高级性能 MCU 和入门级性能 MCU.

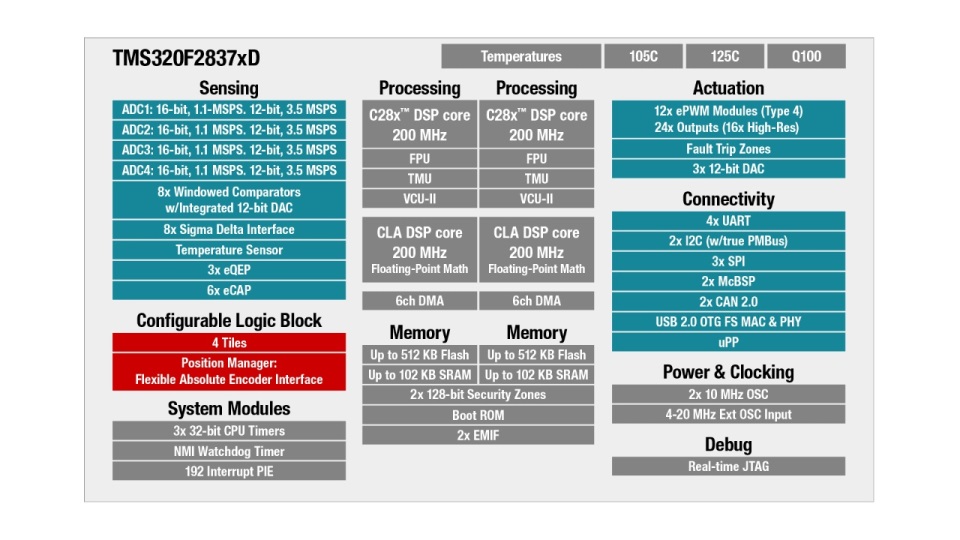

TMS320F2837xD 是一款功能强大的 32 位浮点微控制器单元 (MCU),专为工业电机驱动器\光伏逆变器和数字电源\电动汽车和运输以及感应和信号处理等高级闭环控制应用而设计.为了加速应用开发,提供了适用于 C2000 MCU 的 DigitalPower 软件开发套件 (SDK) 和适用于 C2000™ MCU 的 MotorControl 软件开发套件 (SDK).F2837xD 支持新型双核 C28x 架构,显著提升了系统性能.此外,集成式模拟和控制外设还允许设计人员整合控制架构,并消除了高端系统对多处理器的需求.
双实时控制子系统基于 TI 的 32 位 C28x 浮点 CPU,每个内核均可提供 200MHz 的信号处理性能.C28x CPU 的性能通过新型 TMU 加速器和 VCU 加速器得到了进一步提升,TMU 加速器能够快速执行变换和转矩环路计算中常见的三角运算的算法;VCU 加速器能够缩短编码应用中常见的复杂数学运算的时间.
F2837xD 微控制器产品系列具有两个 CLA 实时控制协处理器.CLA 是一款独立的 32 位浮点处理器,运行速度与主 CPU 相同.该 CLA 对外设触发器作出响应,并与主 C28x CPU 同时执行代码.这种并行处理功能可以有效地将实时控制系统的计算性能提高一倍.通过利用 CLA 为时间关键型功能提供服务,主 C28x CPU 自由地执行其他任务,如通信和诊断.双路 C28x+CLA 架构可在各种系统任务之间实现智能分区.例如,一个 C28x+CLA 内核可用于跟踪速度和位置,而另一个 C28x+CLA 内核则可用于控制转矩和电流环路.
TMS320F2837xD 支持高达 1MB (512KW)且具有误差校正代码(ECC) 的板载闪存以及高达 204KB (102KW) 的 SRAM.每个 CPU 上还具有两个 128 位安全区用于代码保护.
F2837xD MCU 上还集成了性能模拟和控制外设,进一步实现系统整合.四个独立的 16 位 ADC 可准确\高效地管理多个模拟信号,从而最终提高系统吞吐量.新型 Σ-Δ 滤波器模块 (SDFM) 与 Σ-Δ 调制器配合使用可实现隔离式电流并联测量.包含窗口比较器的比较器子系统 (CMPSS) 可在超过或未满足电流限制条件的情况下保护功率级.其他模拟和控制外设包含 DAC\PWM\eCAP\eQEP 以及其他外设.
EMIF\CAN 模块(符合 ISO 11898-1/CAN 2.0B 标准)等外设以及新型 uPP 接口扩展了 F2837xD 的连接性.uPP 接口是 C2000™ MCU 的新功能,支持利用相似的 uPP 接口与 FPGA 或其他处理器实现高速并行连接.最后,具有 MAC 和 PHY 的 USB 2.0 端口使用户能够轻松地将通用串行总线 (USB) 连接到其应用中.
TMS320F2837xD 是一款功能强大的 32 位浮点微控制器单元 (MCU),专为工业电机驱动器\光伏逆变器和数字电源\电动汽车和运输以及感应和信号处理等高级闭环控制应用而设计.为了加速应用开发,提供了适用于 C2000 MCU 的 DigitalPower 软件开发套件 (SDK) 和适用于 C2000™ MCU 的 MotorControl 软件开发套件 (SDK).F2837xD 支持新型双核 C28x 架构,显著提升了系统性能.此外,集成式模拟和控制外设还允许设计人员整合控制架构,并消除了高端系统对多处理器的需求.
双实时控制子系统基于 TI 的 32 位 C28x 浮点 CPU,每个内核均可提供 200MHz 的信号处理性能.C28x CPU 的性能通过新型 TMU 加速器和 VCU 加速器得到了进一步提升,TMU 加速器能够快速执行变换和转矩环路计算中常见的三角运算的算法;VCU 加速器能够缩短编码应用中常见的复杂数学运算的时间.
F2837xD 微控制器产品系列具有两个 CLA 实时控制协处理器.CLA 是一款独立的 32 位浮点处理器,运行速度与主 CPU 相同.该 CLA 对外设触发器作出响应,并与主 C28x CPU 同时执行代码.这种并行处理功能可以有效地将实时控制系统的计算性能提高一倍.通过利用 CLA 为时间关键型功能提供服务,主 C28x CPU 自由地执行其他任务,如通信和诊断.双路 C28x+CLA 架构可在各种系统任务之间实现智能分区.例如,一个 C28x+CLA 内核可用于跟踪速度和位置,而另一个 C28x+CLA 内核则可用于控制转矩和电流环路.
TMS320F2837xD 支持高达 1MB (512KW)且具有误差校正代码(ECC) 的板载闪存以及高达 204KB (102KW) 的 SRAM.每个 CPU 上还具有两个 128 位安全区用于代码保护.
F2837xD MCU 上还集成了性能模拟和控制外设,进一步实现系统整合.四个独立的 16 位 ADC 可准确\高效地管理多个模拟信号,从而最终提高系统吞吐量.新型 Σ-Δ 滤波器模块 (SDFM) 与 Σ-Δ 调制器配合使用可实现隔离式电流并联测量.包含窗口比较器的比较器子系统 (CMPSS) 可在超过或未满足电流限制条件的情况下保护功率级.其他模拟和控制外设包含 DAC\PWM\eCAP\eQEP 以及其他外设.
EMIF\CAN 模块(符合 ISO 11898-1/CAN 2.0B 标准)等外设以及新型 uPP 接口扩展了 F2837xD 的连接性.uPP 接口是 C2000™ MCU 的新功能,支持利用相似的 uPP 接口与 FPGA 或其他处理器实现高速并行连接.最后,具有 MAC 和 PHY 的 USB 2.0 端口使用户能够轻松地将通用串行总线 (USB) 连接到其应用中.
