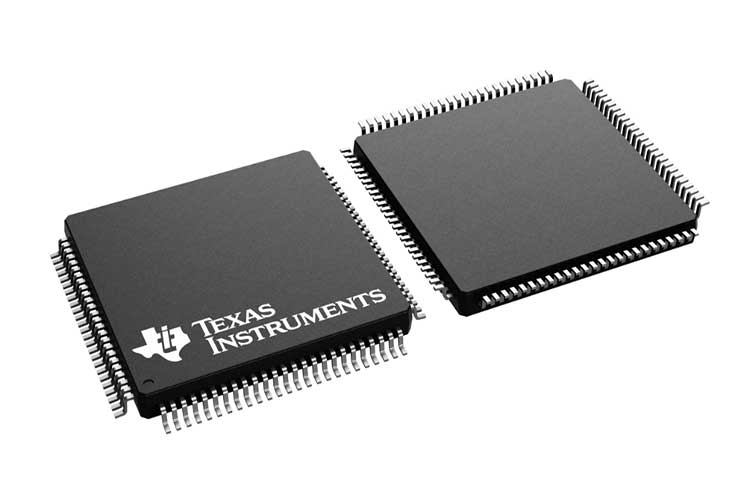

TMS320LF2406APZA
2026/2/10 14:34:55
TMS320LF2406APZA器件是 TMS320C24x™ 系列数字信号处理器 (DSP) 控制器的新成员,属于 TMS320C2000™ 定点 DSP 平台.240xA 器件采用增强型 TMS320™ DSP 架构设计,基于 C2xx 内核 CPU,具有低成本\低功耗和高性能的处理能力.该器件集成了多个针对数字电机和运动控制应用优化的先进外设,从而实现了真正的单芯片 DSP 控制器.虽然 240xA 器件与现有的 C24x™ DSP 控制器器件代码兼容,但它提供了更高的处理性能(40 MIPS)和更高的外设集成度.有关器件的具体特性,请参阅TMS320x240xA 器件概述部分.
240xA 系列提供多种存储容量和不同的外设,旨在满足各种应用对性价比的特定需求.容量高达 32K 字的闪存器件为批量生产提供了一种经济高效的可编程解决方案.240xA 系列器件提供基于密码的"代码安全"功能,可有效防止未经授权复制存储在片上闪存/ROM 中的专有代码.请注意,基于闪存的器件包含一个 256 字的启动 ROM,方便进行在线编程.240xA 系列还包括与闪存器件引脚完全兼容的 ROM 器件.
所有 240xA 器件均至少提供一个事件管理模块,该模块针对数字电机控制和功率转换应用进行了优化.该模块的功能包括中心对齐和/或边沿对齐的 PWM 生成\可编程死区以防止直通故障以及同步模数转换.配备双事件管理模块的器件可使用单个 240xA DSP 控制器控制多个电机和/或转换器.部分事件管理模块引脚配备了"输入限定"电路,可最大限度地减少因毛刺引起的意外引脚触发.
这款高性能10位模数转换器(ADC)的最短转换时间为375纳秒,并提供多达16个通道的模拟输入.ADC的自动排序功能允许在单次转换会话中最多进行16次转换,而不会占用任何CPU资源.
所有器件均集成串行通信接口 (SCI),用于与系统中的其他设备进行异步通信.对于需要额外通信接口的系统,2407A\2406A\2404A 和 2403A 提供 16 位同步串行外设接口 (SPI).2407A\2406A 和 2403A 还提供符合 2.0B 规范的控制器局域网 (CAN) 通信模块.为了最大限度地提高器件的灵活性,功能引脚也可配置为通用输入/输出 (GPIO).
为了缩短开发时间,所有设备均集成了符合 JTAG 标准的基于扫描的仿真功能.这提供了调试数字控制系统所需的非侵入式实时功能.该系列产品支持从 C 编译器到行业标准的 Code Composer Studio™ 调试器的完整代码生成工具套件.众多第三方开发商不仅提供设备级开发工具,还提供系统级设计和开发支持.
高性能静态CMOS技术
25纳秒指令周期时间(40兆赫)
40 MIPS 性能
低功耗 3.3V 设计
基于TMS320C2xx DSP CPU内核
与 F243/F241/C242 代码兼容
指令集和模块与 F240 兼容
闪存 (LF) 和 ROM (LC) 设备选项
LF240xA：LF2407A\LF2406A\LF2403A\LF2402A
LC240xA：LC2406A\LC2404A\LC2403A\LC2402A
片上存储器
最大容量为 32K 字 x 16 位的闪存 EEPROM(4 个扇区)或 ROM
片上闪存/ROM的可编程"代码安全"功能
高达 2.5K 字 x 16 位数据/程序 RAM
544 字的双路访问 RAM
高达 2K 字的单次访问 RAM
启动 ROM(LF240xA 设备)
SCI/SPI引导加载程序
最多两个事件管理器 (EV) 模块(EVA 和 EVB),每个模块包含：
两个16位通用定时器
八个 16 位脉冲宽度调制 (PWM) 通道,可实现：
三相逆变器控制
PWM通道的中心对齐或边缘对齐
使用外部PDPINTx引脚紧急关闭 PWM 通道
可编程死区(死时间)防止直通故障
用于外部事件时间戳的三个采集单元
选择引脚的输入限定符
片上位置编码器接口电路
同步模数转换
专为交流感应电机\无刷直流电机\开关磁阻电机和步进电机控制而设计
适用于多电机和/或变频器控制
外部存储器接口(LF2407A)
总内存大小为 192K 字 x 16 位：64K 程序内存,64K 数据内存,64K I/O 内存
看门狗(WD)定时器模块
10 位模数转换器 (ADC)
8 或 16 个多路复用输入通道
最小转换时间 500 纳秒
由两个事件管理器触发的可选双8状态序列器
控制器局域网 (CAN) 2.0B 模块 (LF2407A\2406A\2403A)
串行通信接口(SCI)
16 位串行外设接口 (SPI) (LF2407A\2406A\LC2404A\2403A)
基于锁相环(PLL)的时钟生成
最多可配备 40 个独立可编程的多路复用通用输入/输出 (GPIO) 引脚
最多支持五个外部中断(电源驱动保护\复位\两个可屏蔽中断)
电源管理：
三种关机模式
能够独立关闭每个外设的电源
实时 JTAG 兼容扫描式仿真,IEEE 标准 1149.1 (JTAG)
开发工具包括：
德州仪器 (TI) ANSI C 编译器\汇编器/链接器和代码编辑器工作室™;调试器
评估模块
基于扫描的自仿真(XDS510™)
广泛的第三方数字电机控制支持
套餐选项
144引脚LQFP封装PGE(LF2407A)
100引脚LQFP封装 PZ(2406A\LC2404A)
64 引脚 TQFP PAG(LF2403A\LC2403A\LC2402A)
64引脚QFP封装PG(2402A)
扩展温度选项(A 和 S)
A：-40°C 至 85°C
S：-40°C 至 125°C
