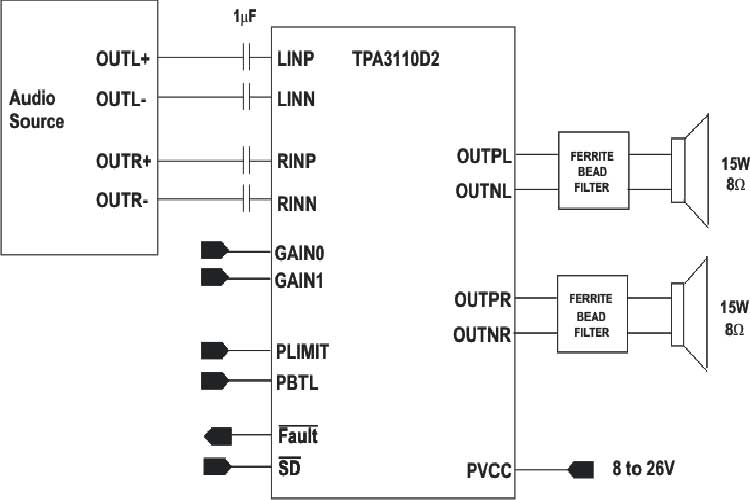

TPA3110D2PWPR是一款高效的 15W(每声道)D 类音频功率放大器,用于驱动桥接立体声扬声器.先进的 EMI 抑制技术使其能够在满足 EMC 要求的同时,使用低成本的输出端铁氧体磁珠滤波器.SpeakerGuard™ 扬声器保护电路包含一个可调功率限制器和一个直流检测电路.可调功率限制器允许用户设置一个低于芯片供电电压的"虚拟"电压轨,以限制流过扬声器的电流.直流检测电路测量 PWM 信号的频率和幅度,并在输入电容损坏或输入端存在短路时关闭输出级.

TPA3110D2PWPR可以驱动阻抗低至 4 Ω 的立体声扬声器.TPA3110D2 的效率高达 90%,因此在播放音乐时无需外部散热器.

输出端均具备全面的短路保护,可防止对地\对电源以及输出端之间发生短路.短路保护和过热保护均包含自动恢复功能.

特性

在 16V 电源下,以 10% THD+N 的条件,向 8Ω 负载输出 15W/通道功率
在 13V 电源下,8Ω 负载时每通道输出 10W 功率,总谐波失真加噪声 (THD+N) 为 10%.
在 16V 电源下,以 10% THD+N 的条件,向 4Ω 单声道负载输出 30W 功率.
90%效率的D类运行无需散热器
宽供电电压范围,允许在 8V 至 26V 的电压下工作.
无滤网运行
SpeakerGuard™ 扬声器保护功能包括可调节功率限制器和直流保护.
贯穿式引脚布局便于电路板布局
强大的引脚间短路保护和过热保护,并带有自动恢复选项
优异的THD+N/无爆音性能
四种可选的固定增益设置
微分输入
