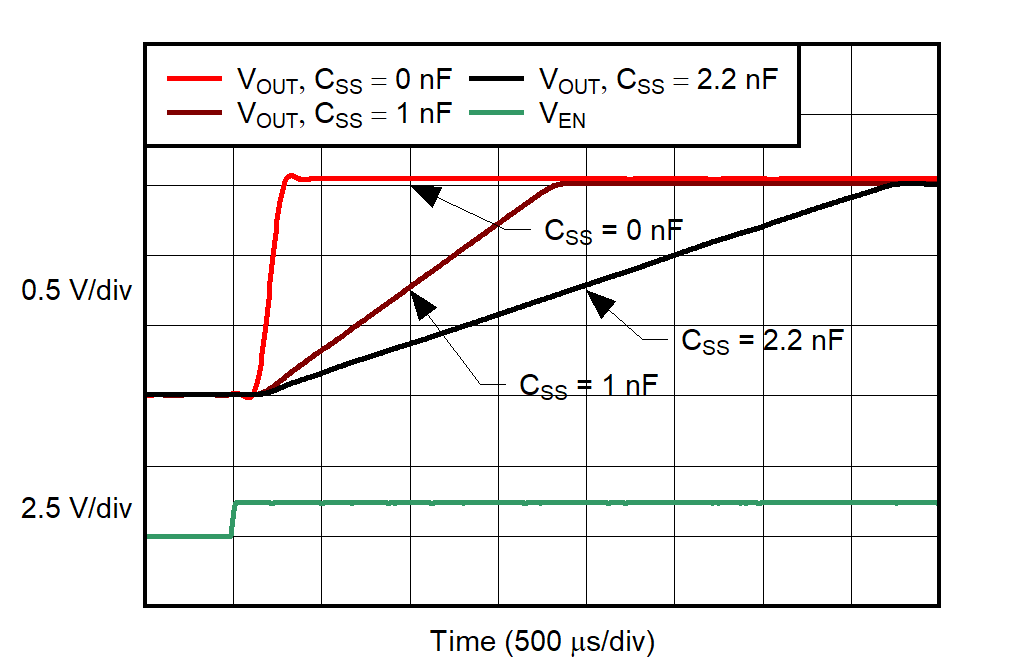

TPS74401 低压降 (LDO) 线性稳压器提供了一个面向各种应用的易用稳健型电源管理选件.用户可编程的软启动功能可降低器件启动时的电容浪涌电流,从而以最大限度减小输入电源的应力.软启动具有单调性,旨在为各类处理器和专用集成电路 (ASIC) 供电.借助使能输入和电源正常输出,可通过外部稳压器轻松实现上电排序.借助全方位的灵活性,用户可为现场可编程门阵列 (FPGA)\数字信号处理器 (DSP) 以及具有具体启动要求的其他应用配置可满足其时序要求的计划.

该器件还具有高精度的参考电压电路和误差放大器,可在整个负载\线路\温度和过程范围内提供 1% 精度.该器件在不使用输出电容器(旧芯片)或使用任何类型的 ≥2.2µF 电容器(新芯片)的情况下都能保持稳定.该器件的额定工作温度范围为 TJ = –40°C 至 +125°C.

特性

输入电压范围：1.1V 至 5.5V
可调启动浪涌控制
线路\负载和温度范围内的精度为 1%
VBIAS 支持低 VIN 运行,具有良好的瞬态响应

可调输出：0.8V 至 3.6V
超低压降：
在 3.0A 电流下为 115mV(典型值)(旧芯片)
在 3.0A 电流下为 120mV(典型值)(新芯片)
使用任何输出电容器或不使用输出电容器时均可保持稳定(旧芯片)
在使用任何 ≥ 2.2µF 的输出电容器时均可保持稳定(新芯片)

电源正常 (PG) 输出可实现电源监视或为其他电源提供时序信号
封装：
5mm× 5mm× 1mm VQFN (RGW)
3.5mm × 3.5mm VQFN (RGR) 和 DDPAK-7(旧芯片)
