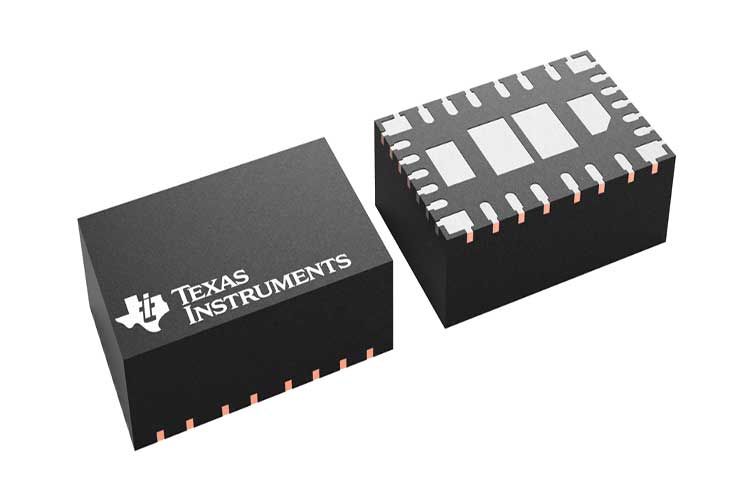

TPSM63603RDHR同步降压电源模块是一款高度集成的 36V\ 3A 直流/直流解决方案,集成了多个功率 MOSFET\一个屏蔽式电感器和多个无源器件,并采用增强型 HotRod™ QFN 封装.该模块的 VIN 和 VOUT 引脚位于封装的边角处,可优化输入和输出电容器在布局中的放置.模块下方具有四个较大的散热焊盘,可在制造过程中实现简单布局和轻松处理.

TPSM63603RDHR具有 1V 到 16V 的输出电压,旨在快速\轻松实现小尺寸 PCB 的低 EMI 设计.总体解决方案仅需四个外部元件,并且省去了设计流程中的磁性和补偿元件选择过程.

尽管针对空间受限型应用采用了简易的小尺寸设计, TPSM63603 模块提供了许多特性,可实现稳健的性能：具有迟滞功能的精密使能端可实现输入电压 UVLO 调节\ 电阻可编程开关节点压摆率和扩频选项以改善 EMI\集成 VCC\自举和输入电容器以提高可靠性和密度\ 全负载电流范围内的恒定开关频率\以及 PGOOD 指示器可实现时序控制\故障保护和输出电压监控.

特性

多功能同步降压直流/直流模块
集成 MOSFET\电感器和控制器
3 V 至 36 V 的宽输入电压范围
可调节输出电压范围为 1V 至 16V
4mm × 6mm × 1.8mm 超模压塑料封装
–40°C 至 125°C 结温范围
使用 RT 引脚或外部 SYNC 信号可在 200kHz 至 2.2MHz 范围内调节频率
负输出电压应用功能
在整个负载范围内具有超高效率
12V IN\5V OUT\1MHz 时峰值效率为 93%
具有用于提升效率的外部偏置选项
关断时的静态电流为 0.6µA(典型值)
超低的传导和辐射 EMI 信号
具有双输入路径和集成电容器的低噪声封装可降低开关振铃
展频调制(S 后缀)
电阻器调节的开关节点压摆率
恒定频率 FPWM 运行模式
符合 CISPR 11 和 32 B 类发射要求
适用于可扩展电源
与 TPSM63602(36V\2A)引脚兼容
固有保护特性,可实现稳健设计
精密使能输入和漏极开路 PGOOD 指示器(用于时序\控制和 V IN UVLO)
过流和热关断保护
