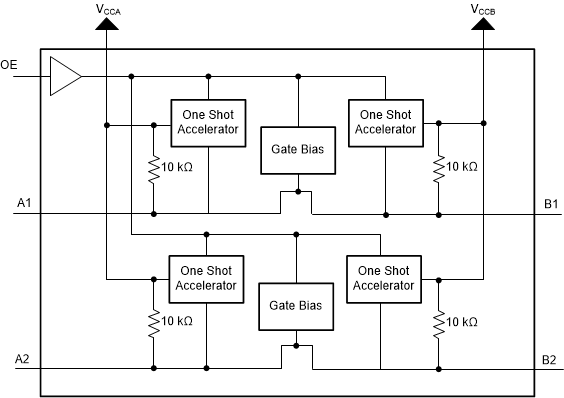

TXS0102QDCURQ1器件可在因电压不匹配而无法直接互联的芯片间建立逻辑通信.这款自动导向转换器可方便地用来在无需主机方向控制的情况下缩小之间的差距.每个通道可混搭不同的输出类型(漏极开路或推挽)和混合不同的数据流向(发送或接收),无需主机干预.这个 2 位同相转换器使用两个独立的可配置电源轨.A 和 B 端口被设计用来分别跟踪 VCCA 和 VCCB.VCCB 引脚在 VCCA 引脚接受 1.65V 至 3.6V 之间的任一电源电压的同时,接受 2.3V 至 5.5V 之间的任何电源电压,这样的话,VCCA 小于或等于 VCCB.通过此跟踪功能,可在 1.8V\2.5V\3.3V 和 5V 电压节点之间进行低电压双向转换.

当输出使能端 (OE) 输入为低电平时,所有输出都被置于高阻态.

TXS0102QDCURQ1器件旨在通过 VCCA 为 OE 输入电路供电.

为了让器件在加电或断电期间处于高阻抗状态,OE 引脚必须通过一个下拉电阻器连接到 GND 引脚;此电阻器的最小阻值由驱动器的拉电流能力决定.

特性

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性：
器件温度等级 1：–40°C 至 +125℃ 环境工作温度范围
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C5
ESD 保护符合 JESD 22 规范的要求
A 端口
2500V 人体放电模型 (A114-B)
750V 充电器件模型 (C101)
B 端口
8kV 人体放电模型 (A114-B)
750V 充电器件模型 (C101)
无需方向控制信号
最大数据速率
最大值 24Mbps(推挽)
2Mbps(漏极开路)
采用德州仪器 (TI) NanoFree™ 封装
A 端口支持 1.65V 至 3.6V 的电压,B 端口支持 2.3V 至 5.5V 的电压 (VCCA ≤ VCCB)
无需电源时序控制 - VCCA 或 VCCB 可优先斜升
