AMC1305M25DWR是一款高精度 Δ-Σ (ΔΣ) 调制器,通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路.根据 DIN V VDE V 0884-10\UL1577 和 CSA 标准,该隔离栅经认证可提供高达 7000 V峰值 的增强型隔离.当与隔离电源配合使用时,该器件可防止共模高电压线路上的噪声电流进入本地系统接地,从而干扰或损害低电压电路.

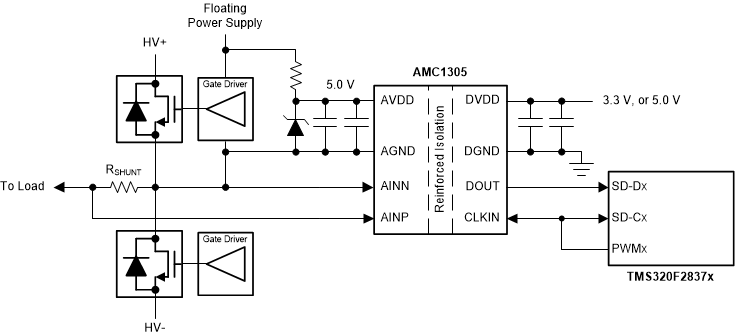

AMC1305M25DWR针对直接连接分流电阻器或其它低电压等级信号源进行了优化,同时具有出色的直流和交流性能.分流电阻器通常用于感测电机驱动\绿色能源发电系统或其它工业应用中的 电流.通过使用适当的数字滤波器(即,集成于 TMS320F2837x)来抽取位流,该器件可在 78kSPS 数据速率下实现 85dB (13.8 ENOB) 动态范围的 16 位分辨率.

在高侧,调制器由 5V (AVDD) 标称电压供电,而隔离数字接口则由 3.3V 或 5V 电源 (DVDD) 供电.

AMC1305M25DWR采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装,工作温度范围为 –40°C 至 +125°C.

特性

针对基于分流电阻的电流测量进行优化的引脚兼容系列：
输入电压范围为 ±50mV 或 ±250mV
互补金属氧化物半导体 (CMOS) 或低压差分信令 (LVDS) 数字接口选项
出色的直流性能,支持系统级高精度感测：
偏移误差：±50µV 或 ±150µV(最大值)
偏移漂移：1.3µV/°C(最大值)
增益误差：±0.3%(最大值)
增益漂移：±40ppm/°C(最大值)
安全相关认证：
7000 VPK 增强型隔离,符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准
符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离
CAN/CSA No. 5A 组件接受服务通知\IEC 60950-1 和 IEC 60065 终端设备标准
瞬态抗扰度：15kV/µs(最小值)
高电磁场抗扰度
(请参见应用手册 SLLA181A)
外部 5MHz 至 20MHz 时钟输入
可更加轻松地实现系统级同步
可在扩展工业温度范围内运行
