这款 8 位同相总线收发器使用两个独立的可配置电源轨. SN74AVC8T245 经过优化,可在 V CCA/V CCB 设置为 1.4V 至 3.6V 的范围内正常运行.该器件可在 V CCA 和 V CCB 低至 1.2V 时正常运行.A 端口旨在跟踪 V CCA.V CCA 支持从 1.2V 到 3.6V 范围内的任一电源电压.B 端口旨在跟踪 V CCB.V CCB 可接受 1.2V 到 3.6V 范围内的任意电源电压,因此可在 1.2V\1.5V\1.8V\2.5V 和 3.3V 电压节点之间任意进行通用低压双向转换.

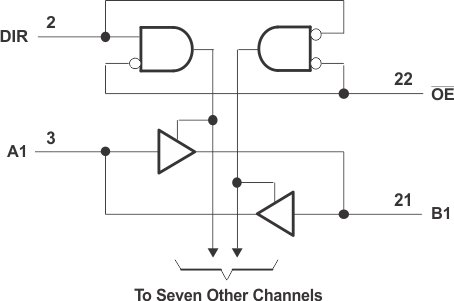

SN74AVC8T245 旨在实现数据总线间的异步通信.根据方向控制 (DIR) 输入上的逻辑电平,此器件将数据从 A 总线发送至 B 总线,或者将数据从 B 总线发送至 A 总线.输出使能 ( OE) 可被用来禁用输出,这样可有效隔离总线.

SN74AVC8T245 旨在使控制引脚(DIR 和 OE)由 V CCA 供电.

SN74AVC8T245 与单电源系统兼容,并且后续可以替换为具备 '245 的功能,只需较小程度的印刷电路板重新设计.

该器件完全符合使用 I off 的部分断电应用的规范要求.I off 电路禁用输出,从而可防止其断电时破坏性电流从该器件回流.

V CC 隔离特性可确保只要有任何一个 V CC 输入接地 (GND),两个端口均处于高阻抗状态.

要在上电或断电期间将器件置于高阻抗状态,应通过一个上拉电阻器将 OE 连接至 V CC;该电阻器的最小值由驱动器的电流灌入能力决定.

特性

闩锁性能超过 100mA,符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求：
8000V 人体放电模型 (A114-A)
200V 机器放电模型 (A115-A)
1000V 充电器件模型 (C101)
控制输入 V IH/V IL 电平以 V CCA 电压为基准
V CC 隔离特性 - 如果任何一个 V CC 输入接地 (GND),则所有 I/O 端口均处于高阻抗状态
I off 支持局部断电模式运行
完全可配置的双轨设计,支持各个端口在 1.4V 至 3.6V 的整个电源电压范围内运行
I/O 可承受 4.6V 的电压
最大数据速率：
170Mbps(V CCA < 1.8V 或 V CCB < 1.8V)
320Mbps(V CCA ≥ 1.8V 和 V CCB ≥ 1.8V)
