TPS255x 和 TPS255x-1 电源分配开关适用于需要精确限流或存在大容性负载和短路的应用,可提供高达 1.5 A 的连续负载电流.这些器件可通过外部电阻器设置 75 mA 至 1.7 A(典型值)之间的可编程限流阈值.在较高的限流设置下,限流精度可高达 ±6%.电源开关的上升时间和下降时间经过控制,可最大限度地减少导通和关断期间的电流浪涌.

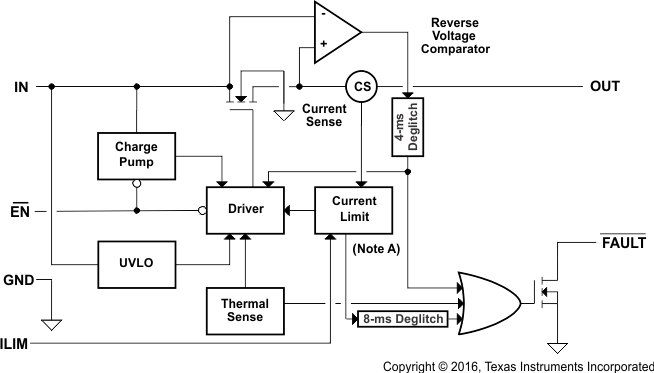

当输出负载超过限流阈值时,TPS255x 器件采用恒流模式,将输出电流限制在安全范围内.TPS255x-1 器件在过流或反向电压情况下,通过锁定电源开关来提供断路器功能.当输出电压高于输入电压时,内部反向电压比较器会禁用电源开关,以保护开关输入侧的器件. 在过流和反向电压情况下,FAULT输出为低电平.

特性

最大负载电流可达 1.5 安培
电流限制精度±6%(1.7A 典型值)
符合 USB 限流要求
向下兼容 TPS2550 和 TPS2551
可调电流限制：75 mA 至 1700 mA(典型值)
恒流型 (TPS255x) 和闩锁型 (TPS255x-1) 版本
快速过流响应 - 2 微秒(典型值)
85 mΩ 高侧 MOSFET(DBV 封装)
反向输入输出电压保护
工作电压范围：2.5V 至 6.5V
内置软启动
符合IEC 61000-4-2标准的15kV静电放电保护(带外部电容)
UL认证 – 文件编号E169910和NEMKO IEC60950-1-am1 ed2.0
